详解压缩机吸排气角阀的结构与使用

2018-10-24 18:36
来自: 制冷百家公众号 收藏 分享 邀请

很多刚入门的小伙伴,都不太清楚压缩机吸排气角阀的内部结构以及正确的使用方法,即使入门几年的老司机,有时候也会分不清楚这种角阀的3个阀位;小泥巴这次整理了一下,供小伙伴们参考,建议收藏备用哦; 1角阀图 ...


很多刚入门的小伙伴,都不太清楚压缩机吸排气角阀的内部结构以及正确的使用方法,即使入门几年的老司机,有时候也会分不清楚这种角阀的3个阀位;小泥巴这次整理了一下,供小伙伴们参考,建议收藏备用哦;

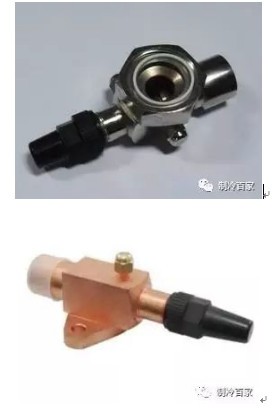

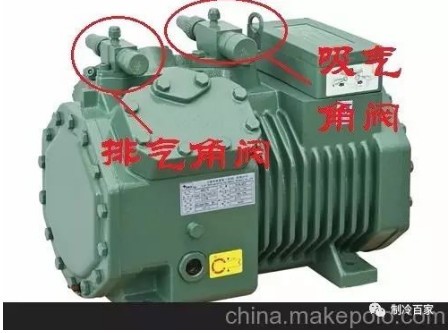

1角阀图片



我们先来看看这个角阀实际的图片;

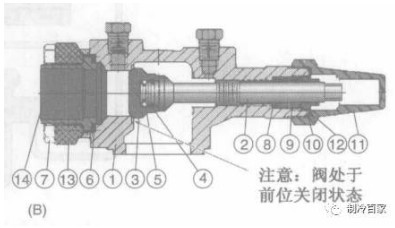

2角阀的结构



下面我们来看看角阀的结构;

请对照下图:





部件名称请参看下表:





3角阀的作用



角阀不同的阀位,可以用不同的作用;

主要有四大作用,参见如下:



1、压力表(压力传感器)的接口

2、节流,可以调节进入压缩机的制冷剂流量

3、切断压缩机与系统的连接,可用于检修

4、对系统进行制冷剂加注



注:角阀可以起到节流作用,尤其是吸气角阀,可以调节进入压缩机的制冷剂流量(冷冻油)。

例如:两个压缩机(多台压缩机)并联时,有可能进入压缩机的制冷剂流量不一样(或者回油不均),这时候就可以调节这个吸气角阀,使回压缩机的制冷剂均匀。



4角阀的3个阀位



下面我们就来看看角阀的3个阀位,所起的作用。

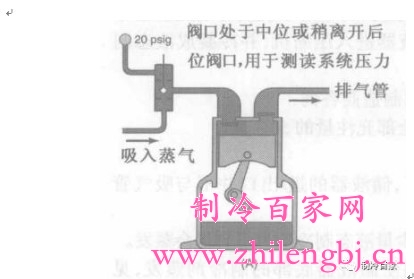

1、中阀位



阀位位于中位,用于测试系统压力或者给系统充注制冷剂;

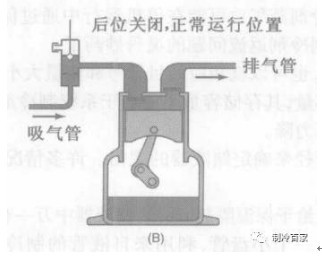

2、前阀位



制冷系统正常运行的阀位

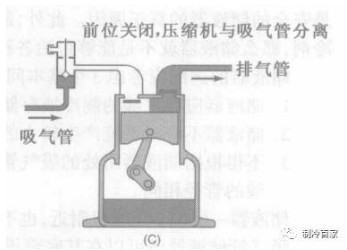

3、后阀位



关闭压缩机与吸气管,可用于压缩机检修
