全解家用中央空调组成、部件等

2018-10-24 20:46
来自: 制冷百家公众号 收藏 分享 邀请

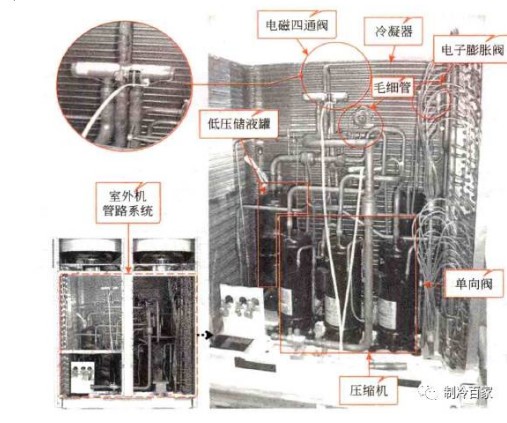

1家用中央空调组成 家用中央空调的管路系统主要是由室内机中的蒸发器、室外机部分的冷凝器、压缩机、电磁四通阀、干燥过滤器、毛细管、单向阀、电子膨胀阀等部分构成的,这些部件通过制冷剂铜管连接并构成循环管路 ...


1家用中央空调组成



家用中央空调的管路系统主要是由室内机中的蒸发器、室外机部分的冷凝器、压缩机、电磁四通阀、干燥过滤器、毛细管、单向阀、电子膨胀阀等部分构成的,这些部件通过制冷剂铜管连接并构成循环管路。







2家用中央空调主要部件

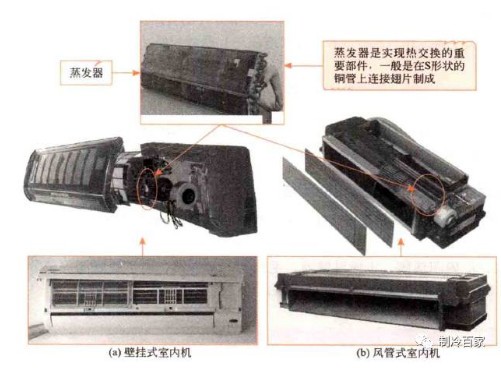

1、蒸发器



家用中央空调的蒸发器 般位于室内机中,它是实现热交换的重要部件,是在S形状的铜管上连接翅片制成。

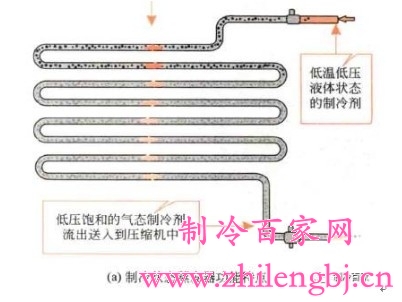

蒸发器在制冷循环中作用:



制冷循环时,蒸发器将节流降压后的制冷剂液体在蒸发器中汽化,使其变为低压饱和的蒸汽,从而对周围空气降温。

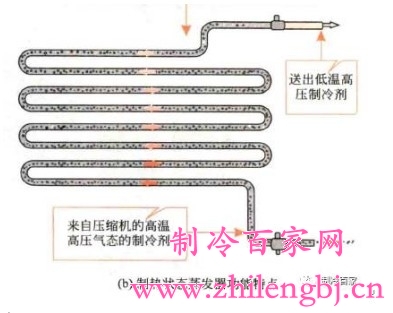

蒸发器在制热循环中的作用:



制热循环时,蒸发器将压缩机排出的高温高压的气态制冷剂液化,使其变为低温的制冷剂液体,从而放热给周围空气。





2、冷凝器



家用中央空调的冷凝器位于室外机中,它也是中央空调制冷或制热过程中进行能量变换的主要部件。冷凝器与蒸发器的结构相似,也是由铜制管路与翅片组合而成。

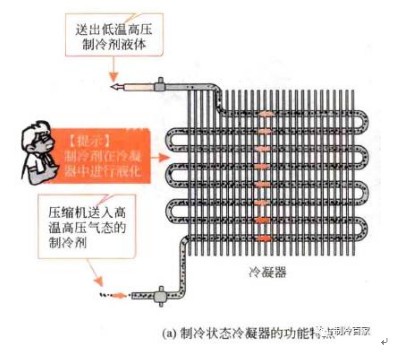

冷凝器在制冷循环中的作用:

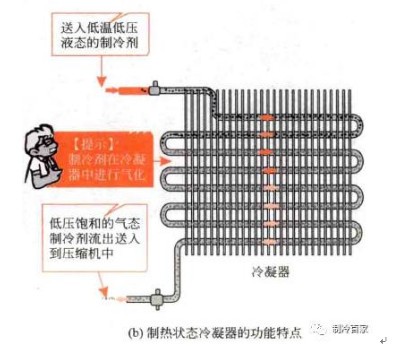

冷凝器在制热循环中的作用:

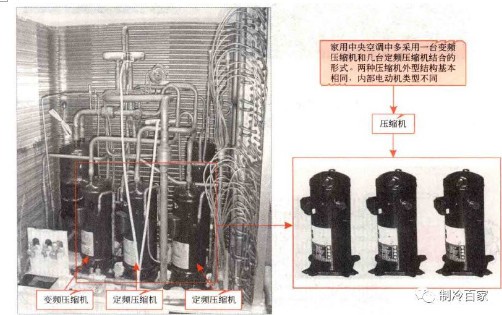

3、压缩机



压缩机是家用中央空调制冷剂循环的动力源,它驱动管路系统中的制冷剂 往复循环,通过热交换达到制冷或制热的目的。压缩机是室外机中体积最大的部件,一般 为黑色立式圆柱体外形,被制冷管路围绕。

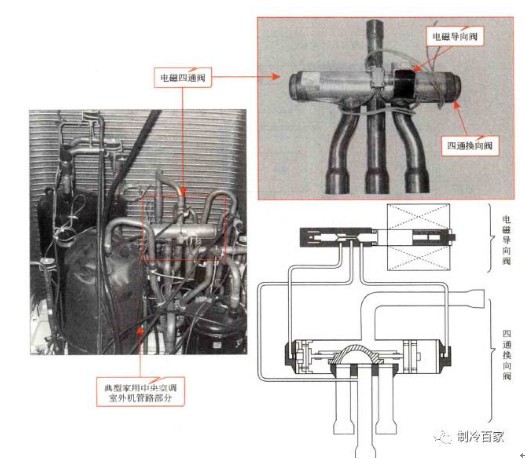

4、四通阀



电磁四通阀是一种用于控制制冷剂流向的器件, 一般安装在中央空调室外机的压缩机附近, 可以通过改变压缩机送出制冷剂的流向来改变空调系统的制冷和制热状态。电磁四通阀是由四通换向阅与电磁导线间两个部分组成的, 它与多个管路进行连接, 换向动作受主控电路控制。

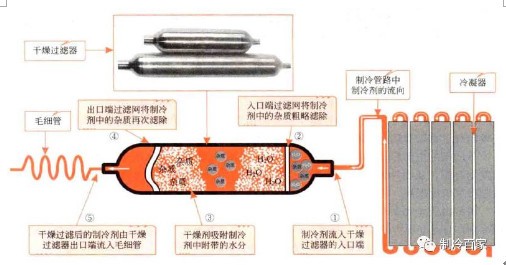

5、干燥过滤器



家用中央空调的干燥过滤器一般安装于冷凝器与毛细管或电子膨胀阀之间,用于吸收中央空调制冷管路中多余的水分, 防止管路产生冰堵, 并减少水分对管路系统的腐蚀;还可以对管路中的杂质进行过滤, 防止出现脏堵现象。







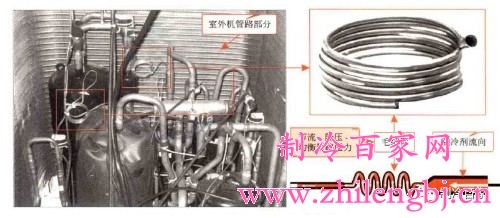

6、毛细管



毛细管在中央空调制冷管路中是实现节流、 降压的部件, 其外形是 段又 细又长的铜管, 通常盘绕在室外机中, 安装在蒸发器与干燥过滤器之间。 由于家用中央空调中的管路负载较大, 一般需要使用多个毛细管达到节流降压目的。

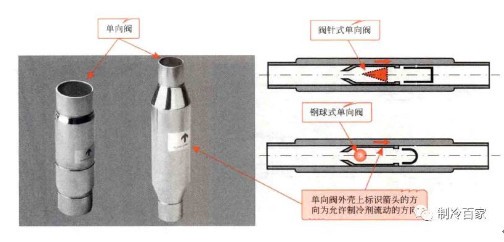

7、单向阀



单向阀的主要作用是防止压缩机在停机时内部大量的高温高压蒸气倒流向蒸发器, 使 蒸发器升温, 从而导致制冷效率降低。 在压缩机回气管路中接入单向阀, 可使压缩机停转时制冷系统内部高、 低压迅速平衡, 以便再次启动。

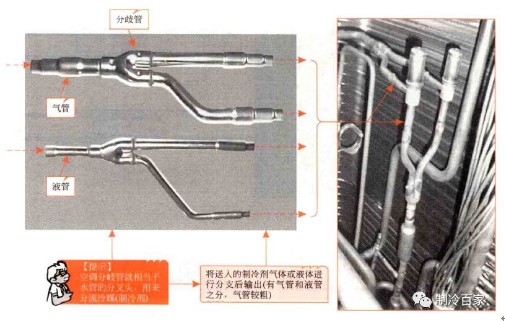

8、分歧管



家用中央空调分歧管是指在制冷循环管路中, 用于实现分支的部件, 也称为分支管或分歧器等。

分歧管一般安装在室外机与室内机蒸发器之间的连接管路中, 用于将室外机制冷管路进行分支, 使之可连接多个室内机蒸发器, 实现一拖几的系统结构。
