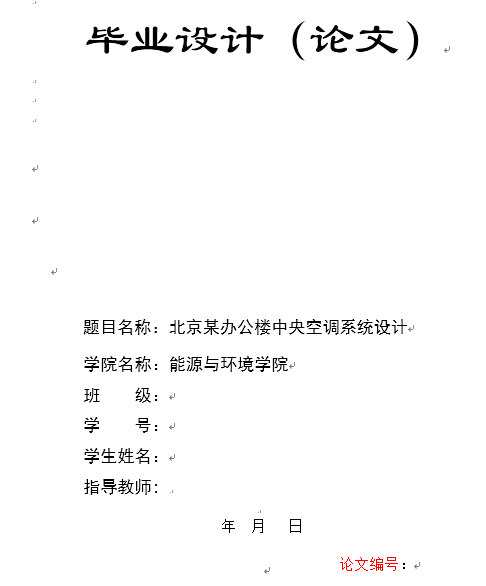

【课程设计】中央空调课程设计—办公楼中央空调系统 毕业论文

[复制链接]
admin 发表于 2018-12-3 13:59:24 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
【课程设计】中央空调课程设计—办公楼中央空调系统 毕业论文
  • 文件大小12MB
  • 上传时间2018-12-03
  • 下载权限中央空调VIP、全站VIP
  • 提取码免费资料,注册会员下载全套
分享至:


课程设计资料库;

课程设计名称:中央空调课程设计—办公楼中央空调系统

概述:


本工程为北京某办公楼中央空调系统,拟为之设计合理的中央空调系统为室内人员提供舒适的工作环境。建筑共五层,总面积为4365㎡,层高4.0m。
设计内容包括:空调冷负荷计算;空调系统划分与系统方案的确定;风系统的设计与计算;室内送风方式与气流组织形式的确定;风管系统保温层的设计;消声防震设计等内容。
空调设计中,大空间采用全空气一次回风的空气处理方案,从节能的角度考虑,采用露点送风。空气处理机组设在每层的空调机房内,新回风经集中处理后送入各空调房间。气流组织采用上送上回的气流组织形式,送风口选用方形散流器,回风口采用单层百叶回风口。
其余空调房间因面积较小,采用风机盘管加新风系统,将室外新风处理到低于室内空气焓值的状态,承担室内全部湿负荷和部分冷负荷。新风由设置在走廊内的吊顶新风机组处理后送入各房间。风机盘管送风选用侧送式,安装形式为卧式暗装。
空调用制冷机房设在地下室,选用一台螺杆式冷水机组。夏天使用冷水机组提供的7/12℃的冷水。水管路采用两管制。冷却塔置于屋顶,配一台。
关键词:办公楼,全空气系统,风机盘管系统,性能比较
