    30HP 防爆 工况 半消音 (带水系统) 实验 室
    • 文件大小2MB
    • 上传时间2020-02-17
    • 下载权限制冷原理VIP、全站VIP、终极VIP
    • 提取码加入VIP,立即下载!!
    分享至:





    30HP 防爆 工况 半消音 (带水系统) 实验 室


    一、设备构成

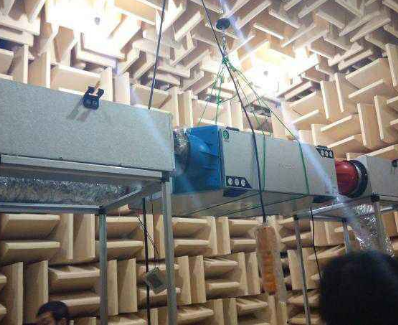

    1) 试验室房间
    室内侧室消音房(内套+外套) 1个
    室外侧室消音室 (内套+外套) 1个
    2) 空气处理设备
    室内侧 1套
    室外侧 1套
    3)消音风道系统 2套
    4)电气控制与软件 1套
    5)防爆系统 1套
    6)水系统 4套
    实验室整体概述:
    1)、本套实验室是30HP带工况消音实验室,另外实验室设置了水系统,满足水机的测试需求,同时设计了防爆系统,满足R32易爆制冷剂的测试需求。
    2)、可以满足不大于30HP的机组噪音测试,同时室内外侧配置水系统,进行风冷冷热水机组的测试。最大测试能力为30HP
    3)、设备的运转采用可编程序控制器+人机界面控制,其测量参数由计算机进行数据采集处理并存档,自动打印试验报告,并可查询、分析试验结果和测试数据。
    4)、室内外侧安装有工况测试装置,同时配备水系统;可测控实验室工况环境温湿度,进出水温与水流量,针对【多联式空调(热泵)机组、风冷冷水(热泵)机组、风管送风式空调(热泵)机组、单元式空气调节器(挂壁式、柜式空调器)】噪音测试及各类工况测试,压缩机频率、电气性能及电参数据采样分析。
    5)、配备R32(可燃冷媒)测试功能,采用防爆电器和布线, R32泄漏自动报警、自动强制排风功能。
    6)、室内侧配置水系统测试回路大小量程两套,测量范围分别为:0.1-2.5m3/h、1-15m3/h ;室外侧配置水系统测试回路二套,分为大小测试回路,测量范围分别为:0.1-



    三、实验工况控制
    1、工况干球温度(室内侧) 共计 1 套
    调 节 器:UT55A (冷热型)+RS485 通信 精度:±0.1%
    Pt-100 4W 输入/4~20mA 输出
    控制方式:SCR 调功器+电加热(热端)/变频压缩机+变频器(冷端)
    温度传感器 1:Pt-100 A 级 SUS φ 4.8×150mm 4W
    测量精度:±0.1℃
    控制精度:±0.5℃额定工况
    数据采集:4W 电阻信号接入 UT55A
    2、工况相对湿度(室内侧) 共计 1 套
    调 节 器:UT55A +RS485 通信 精度:±0.1%

    湿度传感器:温湿度变送器 芬兰Vaisala HMT120
    测量精度:±2%
    控制精度:±5%额定工况
    控制方式: SCR 调功器+电加湿器
    测量量程:0~100%
    数据采集:1-5V信号接入UT55A
    3、工况干球温度(室外侧) 共计 1 套
    调 节 器:UT55A (冷热型)+RS485 通信 精度:±0.1%
    Pt-100 4W 输入/4~20mA 输出
    控制方式:SCR 调功器+电加热(热端)/变频压缩机+变频器(冷端)
    温度传感器 1:Pt-100 A 级 SUS φ 4.8×150mm 4W
    测量精度:±0.1℃
    控制精度:±0.5℃额定工况
    数据采集:4W 电阻信号接入 UT55A
    4、工况相对湿度(室外侧) 共计 1 套
    调 节 器:UT55A +RS485 通信 精度:±0.1%
    湿度传感器:温湿度变送器 芬兰Vaisala HMT120
    测量精度:±2%
    控制精度:±5%额定工况
    控制方式: SCR 调功器+电加湿器
    测量量程:0~100%
    数据采集:1-5V信号接入UT55A
    5、水流量 共计 4套
    调 节 器:UT55A +RS485 通信 精度:±0.1%
    电磁流量计:AXF 025 横河电磁流量计
    控制方式:变频器+水泵
    测量量程:根据选型设计要求
