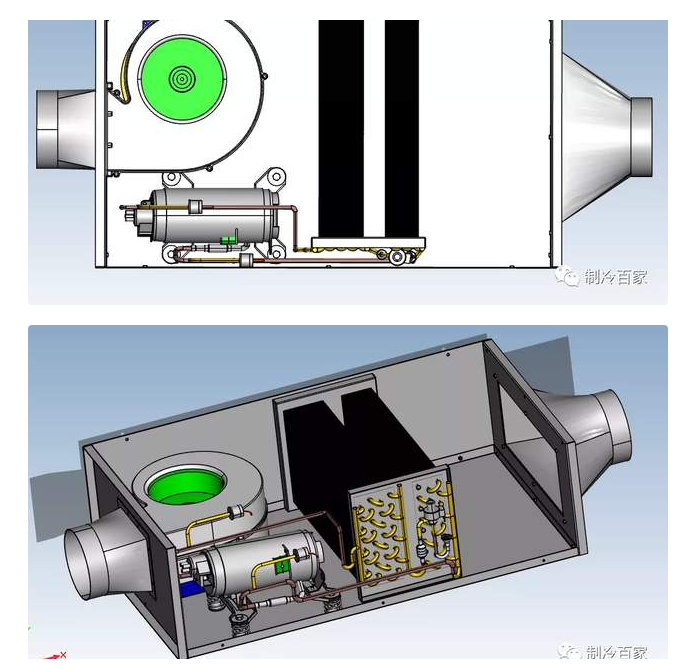

    家用除湿机全套设计资料下载(制冷系统+3D模型)
    • 文件大小12MB
    • 上传时间2021-11-14
    • 下载权限冷冻冷藏VIP、全站VIP、终极VIP
    • 提取码加入冷冻冷藏VIP,查看提取码
    分享至:
    需要设计一套1HP的小型除湿机,我们选择海立的1HP压缩机,参数如下:


    工况运行条件:


    我们按照该工况条件,进行制冷系统的热力计算:





    通过以上的计算,我们能够得到制冷剂流量、冷凝器热负荷,干度、管径等参数,为后续的设计提供基础的参数。

    02、两器的设计:

    我们采用翅片式换热器,方法是先用Excel进行初步计算,然后输入到Coildesigner或者EVAP-COND软件进行仿真和计算,验证我们的设计结果。

    以下为Excel的初步设计:
    蒸发器设计参数:


    冷凝器设计参数:


    把计算结果参数输入到Coildesigner去,进行计算和仿真。

    蒸发器仿真计算结果:


    Excel理论计算出来的制冷量为2.7KW,我们设计的翅片式蒸发器为2.85KW,满足设计需求。

    管道仿真图:




    冷凝器仿真计算结果:


    Excel理论计算出来的制冷量为3.55KW,我们设计的翅片式蒸发器为3.69KW,满足设计需求。
    管道仿真图:




    03、其他的设计:

    我们可以选择电子膨胀阀或者毛细管作为节流机构,本项目我们采用毛细管,我们采用《小型制冷装置毛细管计算》的小程序:


    通过该小程序,直接计算出毛细管的长度:


    建议采用内径1.4mm,长度约780mm的毛细管规格。

    关于充注多少制冷剂,我们可以采用《小型制冷装置充注量计算小程序》:


    输入相关参数,得到计算结果;


    最后的计算结果:制冷剂充注量为820g左右。
