    板式换热器设计选型软件下载
    • 文件大小50MB
    • 上传时间2021-12-14
    • 下载权限热泵采暖VIP、全站VIP
    • 提取码免费资料,注册会员下载全套
    分享至:
    二、板式换热器设计与选型

    选用板式换热器就是要选择板片的面积,它的选择主要有两种方法,但这两种都比较难理解,需要经过很多的热力计算等,通常我们是用最简单的套用公式:
    Q=K×F×△t
    K:传热系数
    Q:热负荷
    F:换热面积
    △t:传热温差(一般用对数温差)
    传热系数取决于换热器自身的结构,每个不同流道的板片,都有自身的经验公式,如果不严格的话,可以取2000~3000;最后算出的板换的面积我们需要放一定的余量,一般要乘以系数如1.10~1.25。

    其实在实际的设计中,我们是不需要去进行板式换热器的热力计算的,通常只需要提供参数,给板式换热器厂家(丹佛斯、苏瑞普、阿法拉伐等)提供需求(蒸发器还是冷凝器、换热量需要多大、工作的工况是什么),供应商会通过他们自家的一个选型软件,提供符合你需求的板式换热器。
    我们给大家推荐一个板式换热器的设计选型软件,方便大家后面的一个设计工作,登录制冷百家网(www.zhilengbj.cn),搜索关键词下载吧:

    2.1、蒸发器的设计:
    双击进入软件,选择我们的设计需求,比如用于空气源热泵、风冷冷热水机组、通用的换热器等,如下:


    我们选择:RC通用—蒸发器:

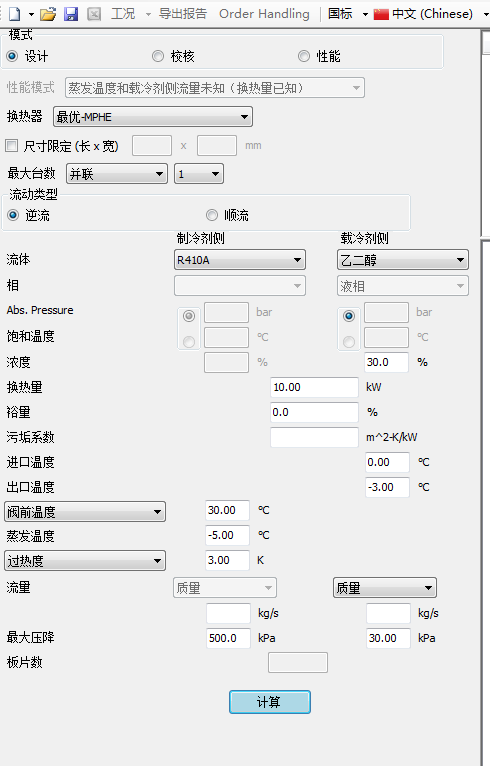

    选择设计模式、选择板换系列、选择换热介质(R410A、水);输入已知参数;做蒸发器用,额定工况下进水温度12℃,出水温度7℃;冷媒侧的数据,阀前温度、干度、蒸发温度、出口过热度等,都可以通过热力计算出来的。
    最后点击计算,得到如下:


    绿色小点点的是比较合适的,我们选择B3-095B-16-H这个;


    点击导出报告:


    导出了计算报告,计算出来的换热面积为1.4m2;但是这个面积仅仅是适用于某品牌某系列的钎焊板式换热器,其他品牌的不适用,但是可以作为参考数据来使用,所以板换的选型只能通过各家自己的选型软件来完成。

    2.2、冷凝器的设计和选型:

    冷凝器选型通蒸发器的选型基本一样,我们简单看下:


    输入相关参数:


    点击计算,得到结果:


    好了, 关于板式换热器的选型方法,我们就给各位示范到这里;需要本套软件和课程的,请登录制冷百家网(www.zhilengbj.cn)下载吧。
