1分歧管概述 分歧管也叫家用中央空调分歧器、分支管、多联机分歧器等，是用于VRV多联空调系统，连接主机和多个末端设备（蒸发器）的连接管，有气管和液管之分。气管口径通常比液管要粗。 空调分岐管就相当于水管的 ...
|

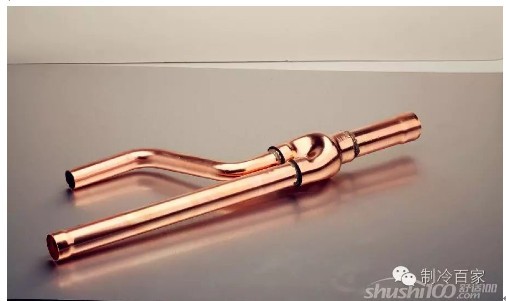

1分歧管概述 分歧管也叫家用中央空调分歧器、分支管、多联机分歧器等，是用于VRV多联空调系统，连接主机和多个末端设备（蒸发器）的连接管，有气管和液管之分。气管口径通常比液管要粗。 空调分岐管就相当于水管的三通接头，用来分流冷媒，多连机分岐管是用作串连几个风口的配件。 分歧管的选型是根据每个分歧管后所连接的室内机的容量来确定的。 2分歧管布置方式

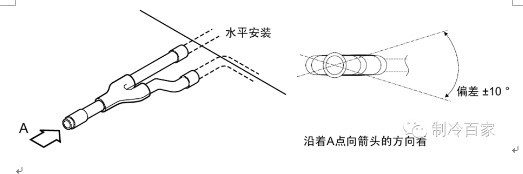

水平安装： 安装Y型分歧管尽量使其分歧管竖向或水平。水平放置时，倾斜度在±10o以内。放置在正确的位置后，充氮焊接。

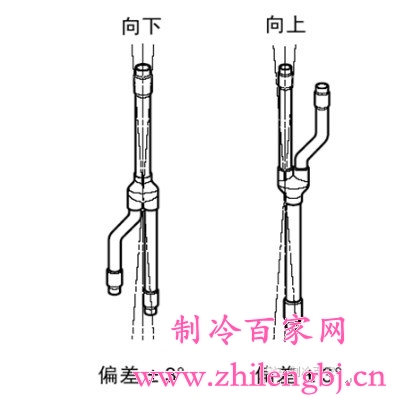

竖直安装时： 可向上或者向下，要保证三个端口在同一立面上，单不允许倾斜；
3分歧管的连接方式

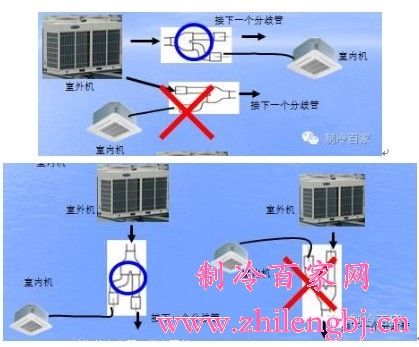

分歧管不能用三通代替，连接方式也不能反了，具体请参见以下两组图片；
4施工间距

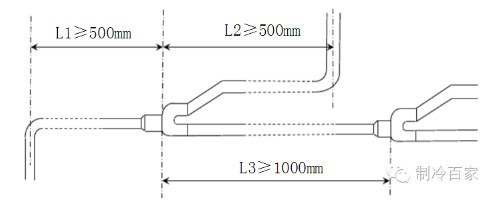

安装分歧管时，前后需要500mm以上的直行距离，另外分歧管与分歧管之间的间距应该在1000mm以上；否则容易引起冷媒偏流和冷媒流动噪音。

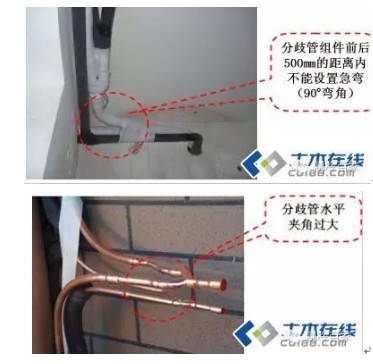

5分歧管安装的错误示例
错误示例：

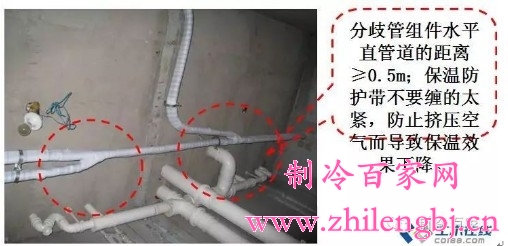

6分歧管的保温方法
外观要美观，不能有漏热的死角。
7分歧管冷媒充注量计算

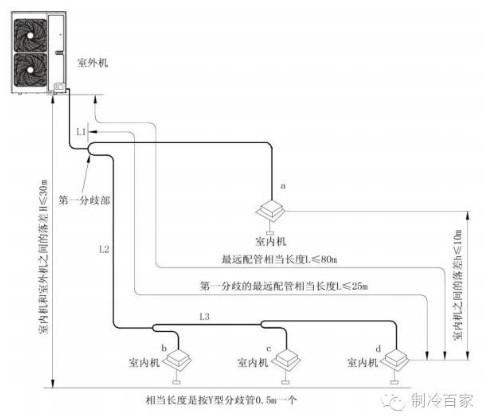

一般在多联机的安装说明书上都会有充注量的计算方法，配管长度低于5M是不需要增加制冷剂的；如果超过5M，建议按照液管长度来计算冷媒增加的充注量，这里以格力的为例子来计算。 多联机安装图：

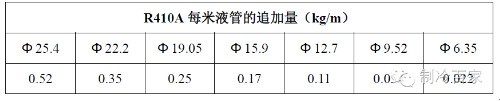

冷媒追加量=Σ液管长度*每米液管制冷剂追加量。 每米液管的追加量见下表：

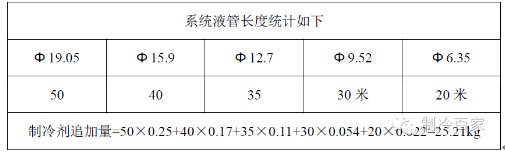

我们举例如下：
