1配管允许长度和落差 最大长度、外与内最大落差、内与内落差、第一分歧到最远端长度 2室内外机连接管的选配 1、冷媒管尺寸的选择 2、分歧管的尺寸 3、冷媒配管施工三原则 清洁、干燥 ...

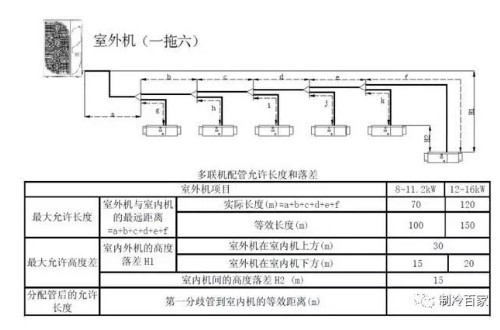

1配管允许长度和落差
最大长度、外与内最大落差、内与内落差、第一分歧到最远端长度

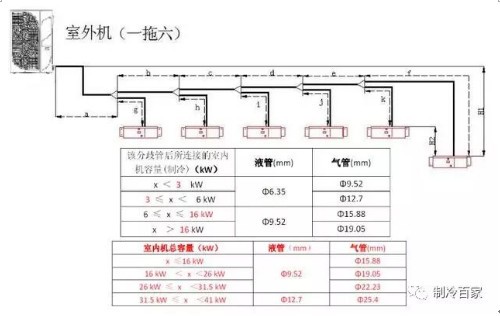

2室内外机连接管的选配
1、冷媒管尺寸的选择

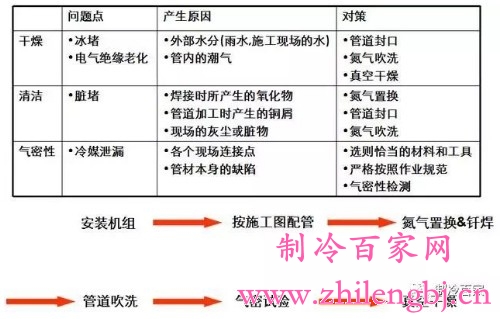

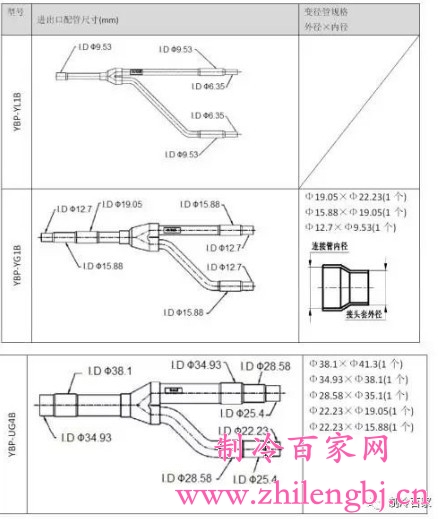

2、分歧管的尺寸 3、冷媒配管施工三原则 清洁、干燥、气密

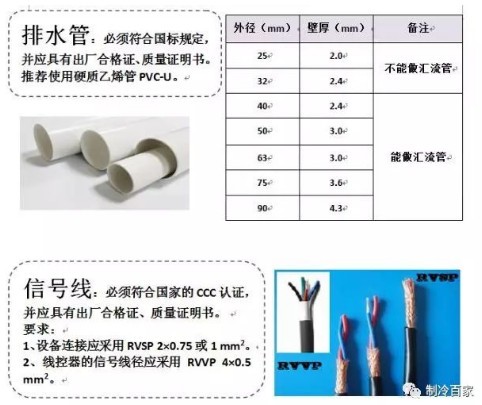

3安装所需的材料准备

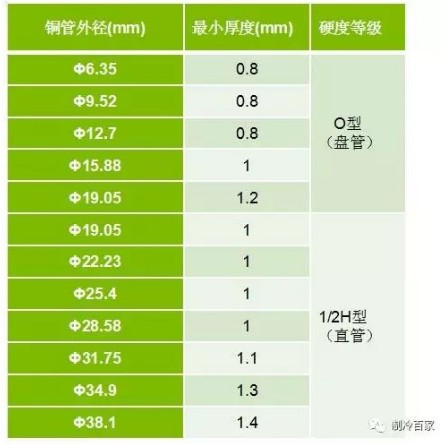

1、铜管 1、采用去油脱磷无缝紫铜管。 2、材质、规格应满足现行国家标准GB/T 1527《铜及铜合金拉制管》和GB/T 17791《空调与制冷用无缝铜管》的要求。 3、配管的壁厚和硬度必需满足表中的要求。 4、应具有出厂合格证、质量证明书。
2、保温 必须符合国标规定，并应具有出厂合格证、质量证明书。 采用B1级防火等级的泡沫橡塑绝热制品。

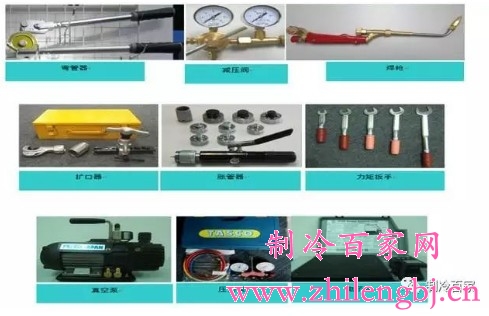

3、安装所需工具 专业的安装工具能保证铜管系统气密性，避免日后因施工不良造成设备的冷媒泄漏，影响空调的日常使用。

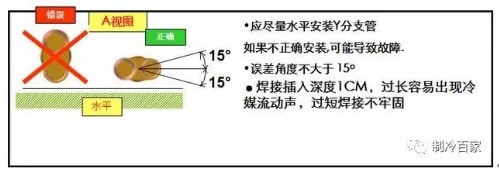

4、分支岐安装要求

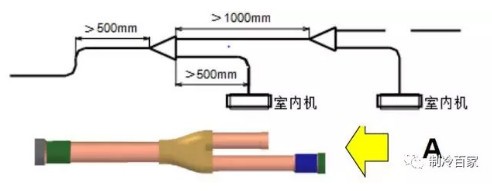

5、分歧管安装方法 1、应水平安装，分歧器前后应大于500mm的直管才能转弯。 2、两个分歧器之间应大于1000mm的间距。 4管道加工工艺要求

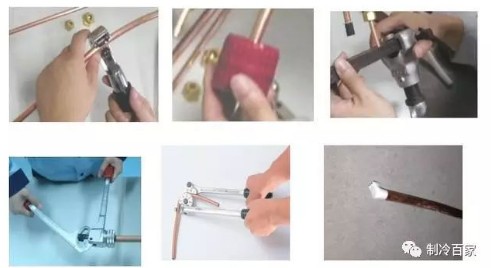

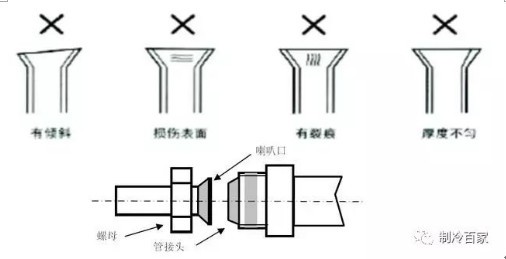

必须使用扩口器扩口，严禁用螺丝刀！ 扩口开始前一定要先装钠子！完成后检查扩口表面是否色泽均匀，是否圆整，确认无“光环”，无“快口”
更不能有裂痕。 否则再从割管开始返工。

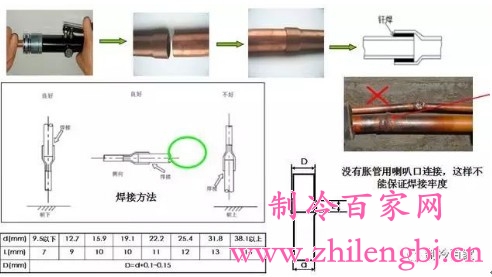

2、铜管要胀管焊接

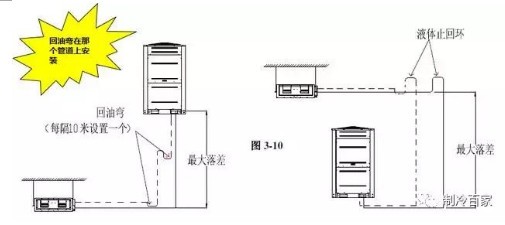

3、存油弯 1、回油弯的高度为10CM或者3-5倍铜管外径

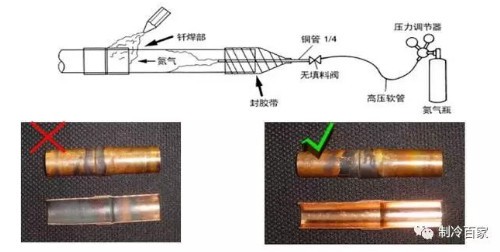

4、焊接铜管置换氮气的方法 1、必须使用氮气保护焊； 2、表压应在0.02MPa—0.05MPa; 3、焊接后继续充入氮气保护直至冷却到常温； 4、同时配管焊接处距弯曲部位的长度应不小于管道外径，且不小于100mm。

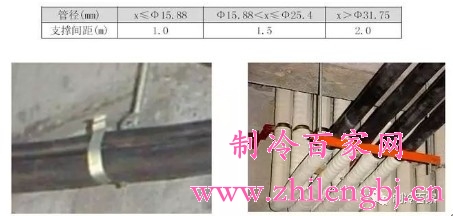

5、配管的支撑要求 1、配管管道必须做好支撑、固定、支撑距离为1.0-2.0m
4其他要求

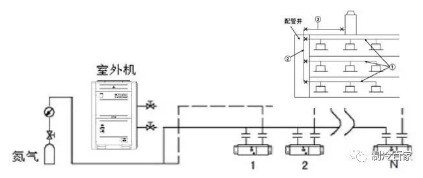

1、管道的吹洗 1、配管焊接结束后，在与内、外机连接之前，进行管道吹洗； 2、用干燥氮气将管道内的杂质与水分吹净； 3、管道比较长时，应分段吹洗； 4、用0.5MPa的氮气，有绝缘材料堵住管口，升压中无法抵住，快速释放。 5、氮气喷射出用白纸检验吹洗是否干净，否则重复吹洗。

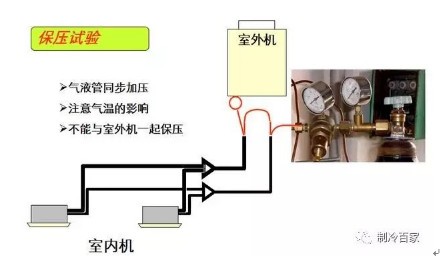

2、气密性试验

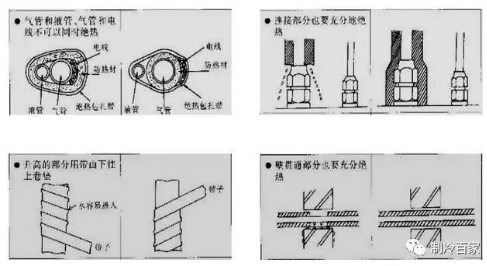

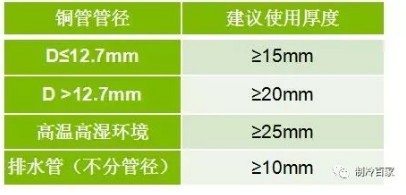

3、冷媒配管的保温 1、防止凝露滴水、烫伤、减少热量的损失； 2、保温材料具备隔热、阻燃、耐高温等特性； 3、所有内、外机的冷媒配管都需要保温（分歧管、接头、弯头等），有缝隙处必须粘贴好； 4、气管和液管必须分开保温，同时注意不能紧压保温棉； 5、保温材料应满足：20℃时的导热系数λ≤0.040W/( m• K)、湿阻因子≥80。 6、保温棉的厚度：铜管外径D≤12.7mm时，厚度≥15mm；铜管外径D> 12.7mm厚度≥20mm。
