详解多联机制冷系统原理图以及各部件作用

2018-10-25 21:52
来自: 制冷百家公众号 收藏 分享 邀请

我们直接上一副多联机的制冷系统原理图: 各序号对应的部件名称以及主要功能如下阐述: (1)、压缩机 制冷系统的心脏,吸进低温低压的气态制冷剂,排除高温高压的气态制冷剂;根据系统的 ...

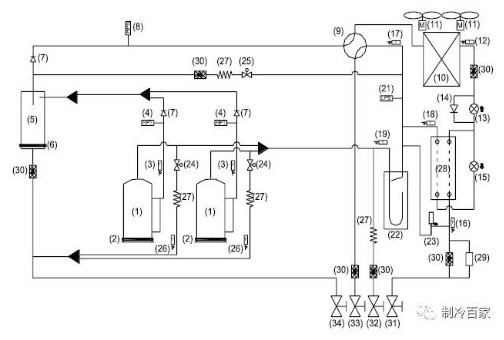

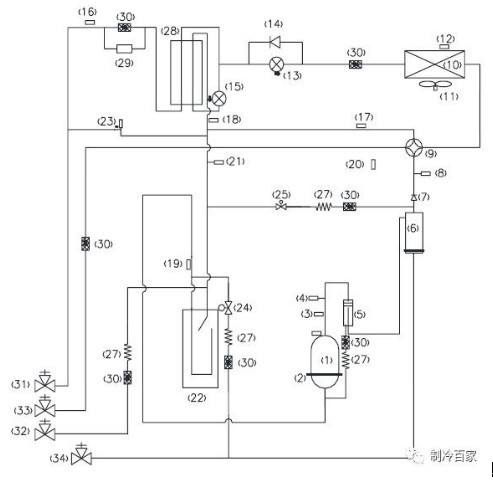

我们直接上一副多联机的制冷系统原理图:







各序号对应的部件名称以及主要功能如下阐述:

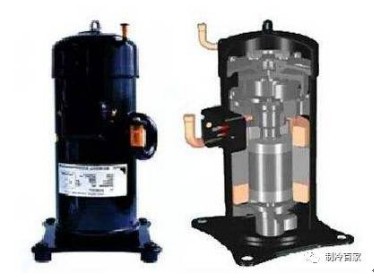

1)、压缩机



制冷系统的心脏,吸进低温低压的气态制冷剂,排除高温高压的气态制冷剂;根据系统的实际需要,调整转速,达到能力调节的目的。





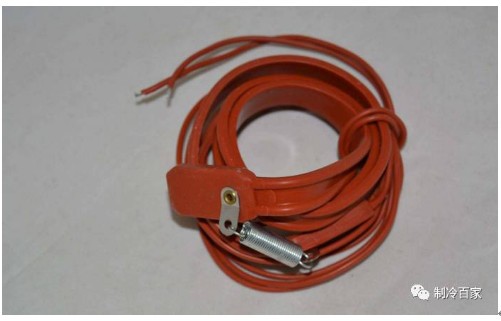

2)、压缩机油温加热带

在待机状态下,保证压缩机的油温,确保启动的可靠性

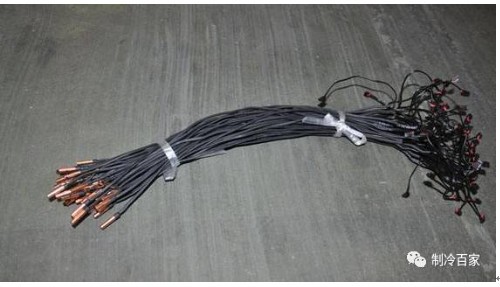

3)、压缩机排气感温包

检测压缩机的排气温度,防止压缩机的排气温度过高,达到控制和保护压缩机的作用

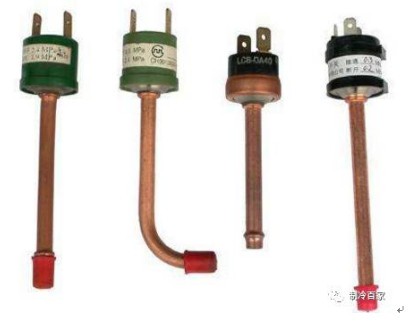

4)、高压开关

当压缩机的排气压力,超过高压开关的动作值时,立刻反馈信号停止整机运行,达到保护压缩机的目的。

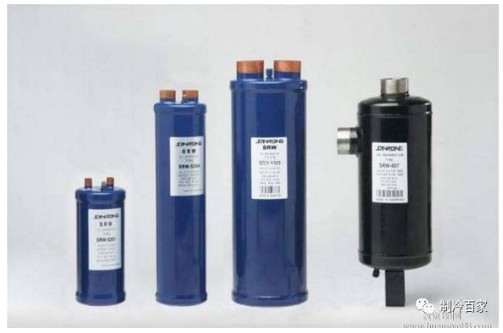

5)、油分离器

压缩机的冷冻油会随着制冷剂气体进入管路,此时靠油分离器,分离系统的制冷剂和油,防止大量冷冻油进入制冷系统以及压缩机缺油。





6)、均油器

当个压缩机并联的时候,可以确保压缩机回油均匀,保证整个系统的可靠性。



7)、单向阀

防止高压气体方向进入压缩机,快速平衡压缩机吸排气的压力



8)、高压传感器



检测系统的实时高压值,保护压缩机和做其他控制使用

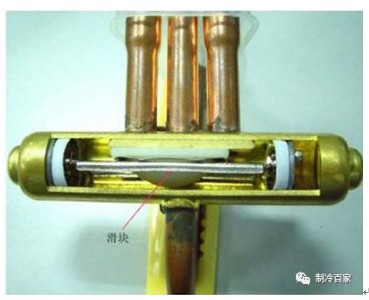

9)、四通阀

用于控制室内机制冷和制热的切换。





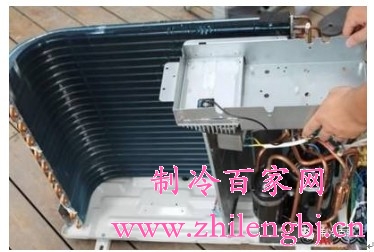

10)、热交换器(冷凝器)

高温高压的制冷剂气体在这里冷凝,与空气强制对流换热,制冷剂冷凝成液态。



11)、风机

强化对流换热,增加换热效果



12)、化霜感温包

用于化霜检测控制

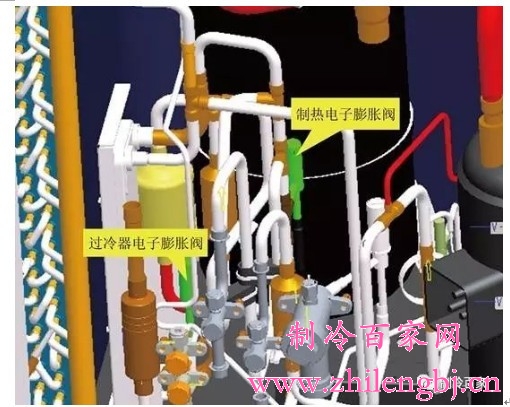

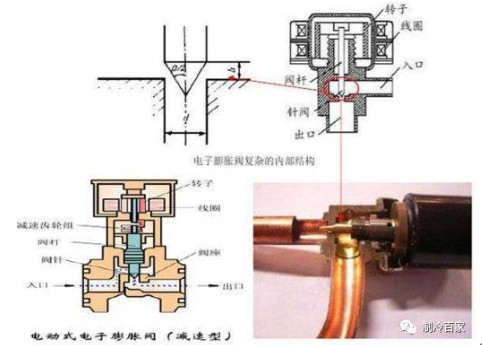

13)、制热电子膨胀阀

制热模式冷媒调节控制





14)、单向阀

使制冷剂单向流动



15)、过冷器电子膨胀阀

控制系统制冷运行时候,液管冷媒过冷度,降低管路能力损耗,加大制冷系统的制冷量。





16)、过冷器液出感温包

检测液管温度,送入控制板,调节电子膨胀阀的开度





17)、气分进管感温包

检测气液分离器进管温度,避免压缩机湿运行



18)、过冷器出感温包

检测过冷器气侧温度,输入控制板,调节膨胀阀的开度



19)气分出管感温包

检测气液分离器内部状态,进一步控制压缩机的吸气状态



20)、环境感温包

检测室外机环境温度



21)、低压传感器

检测制冷系统低压,避免运行压力过低



22)、气液分离器

分离气态与液态制冷剂,避免压缩机湿运行。



23)、卸荷阀

避免管路死区,导致压力过高



24)、回油电磁阀

用于压缩机回油控制,保证润滑油的供给



25)、压力平衡阀

平衡吸排气压力,确保压缩机成功启动



26)、回油感温包

检测回油温度,防止回油管路堵塞或者泄露



27)、毛细管

节流降压的作用



28)、过冷器

用于控制液管过冷度

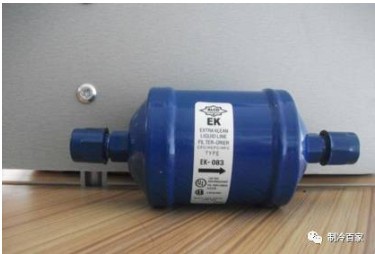

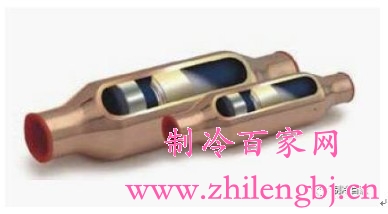

29)、干燥过滤器

用于吸收系统中的微量水分



30)、过滤器

避免杂质进入元件器内部,尤其是节流结构内部,导致冰堵



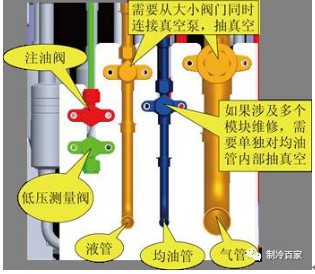

31)、液管截止阀

截止制冷剂,连接室内机





32)、低压测量阀

用于检测制冷系统运行时的低压值,或者运行充注冷媒使用



33)、气管截止阀

截止制冷剂,连接室内机



34)、油检测阀

维修时,检查压缩机冷冻油的油质

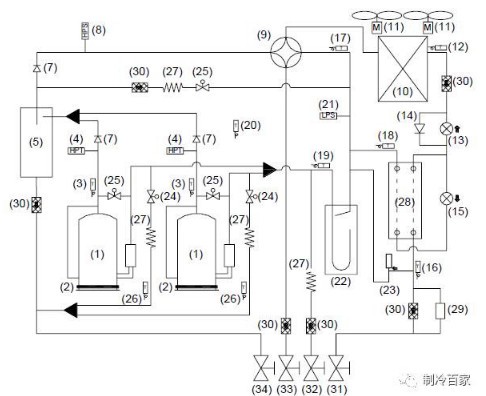

各部件介绍如上,我们再来上几幅系统原理图:
