很多同行在做制冷系统的设计时候，不知道怎么去计算铜管的管径，比如排气管、吸气管、液管等铜管的管径；

今天我们给大家讲解下制冷工程师是如何来计算出铜管管径的。

方法一：Excel做制冷仿真直接计算法

这节课的重点，我们来利用Excel来计算制冷系统的管径，包含排气管径、液管管径和吸气管径；

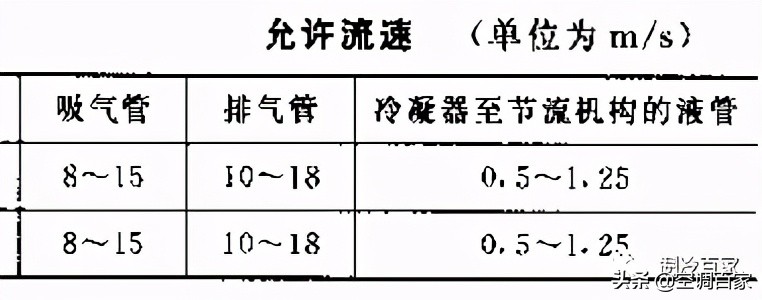

我们先来从专业书籍上查询得到以下参数：

从书籍上我们可以查到各管径的推荐流速；我们只要根据这个流速就可以计算出相应的管径了。

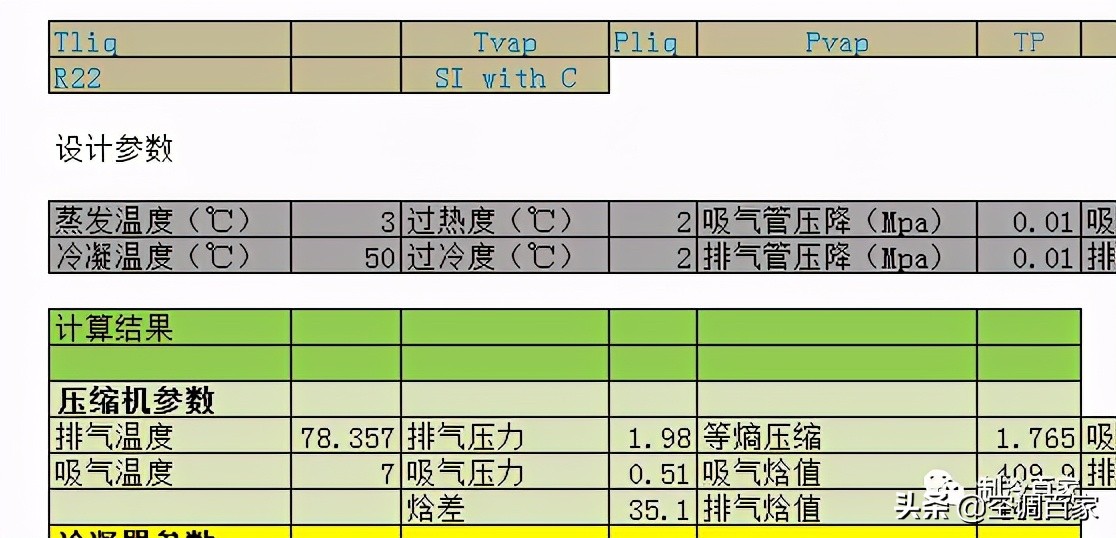

举个栗子：如果已知一个使用R22制冷剂的系统的制冷量是20kW，冷凝温度50摄氏度,蒸发温度3摄氏度,过冷度2k, 如下图所示：

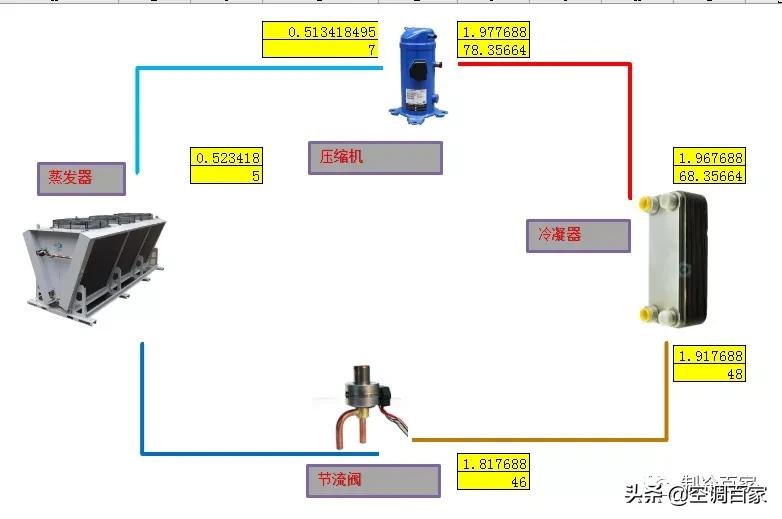

在流程图上面根据所给定的信息，可以计算出各点的焓值各自是多少，用系统的制冷量除以这两点焓值的差值，就可以得到系统的质量流量；下图为我们专用软件的计算结果；

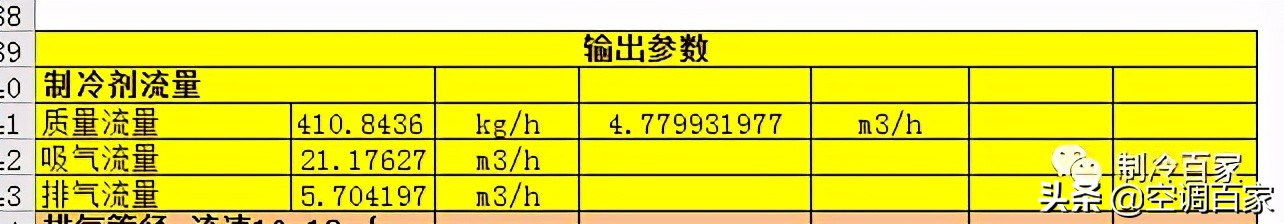

最终得到的质量流量单位是Kg/h, 当我们计算吸气管路管径的时候,我们需要根

据过热度计算出冷媒密度,密度单位为Kg/m3, 制冷剂的质量流量除以密度就可以得到1点位置的容积流量，单位为m3/s：

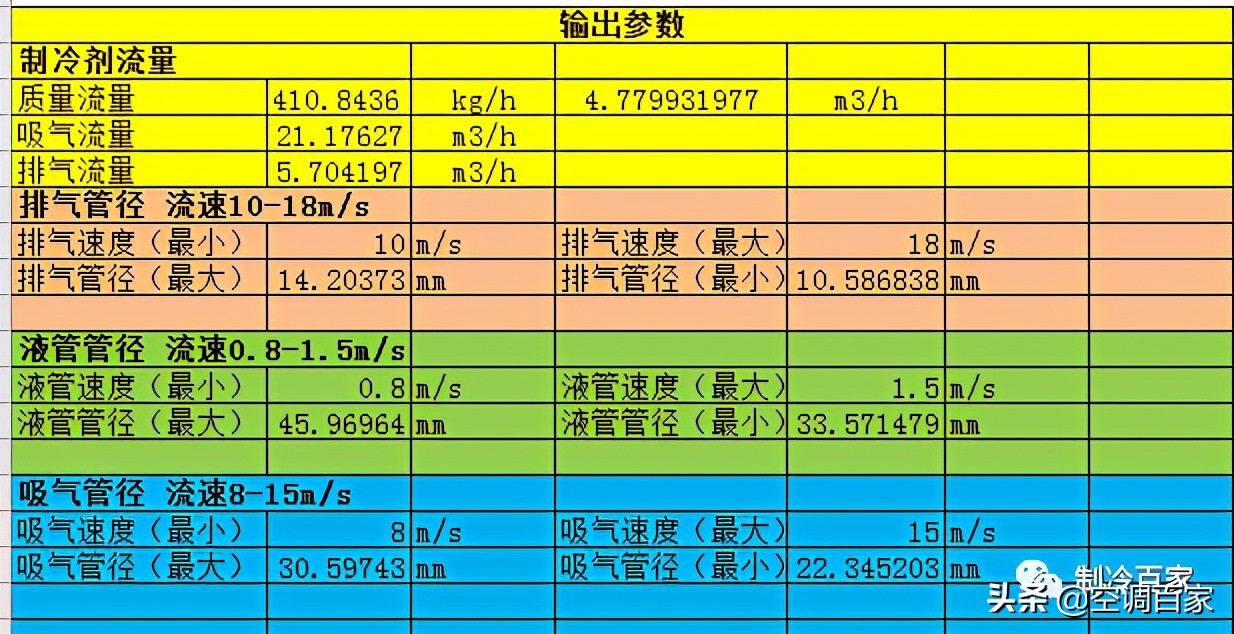

最后，用这个容积流速除以不同管径下的截面积，就可以得到不同管径下的冷媒流速：

方法二：软件Coolpack仿真方法

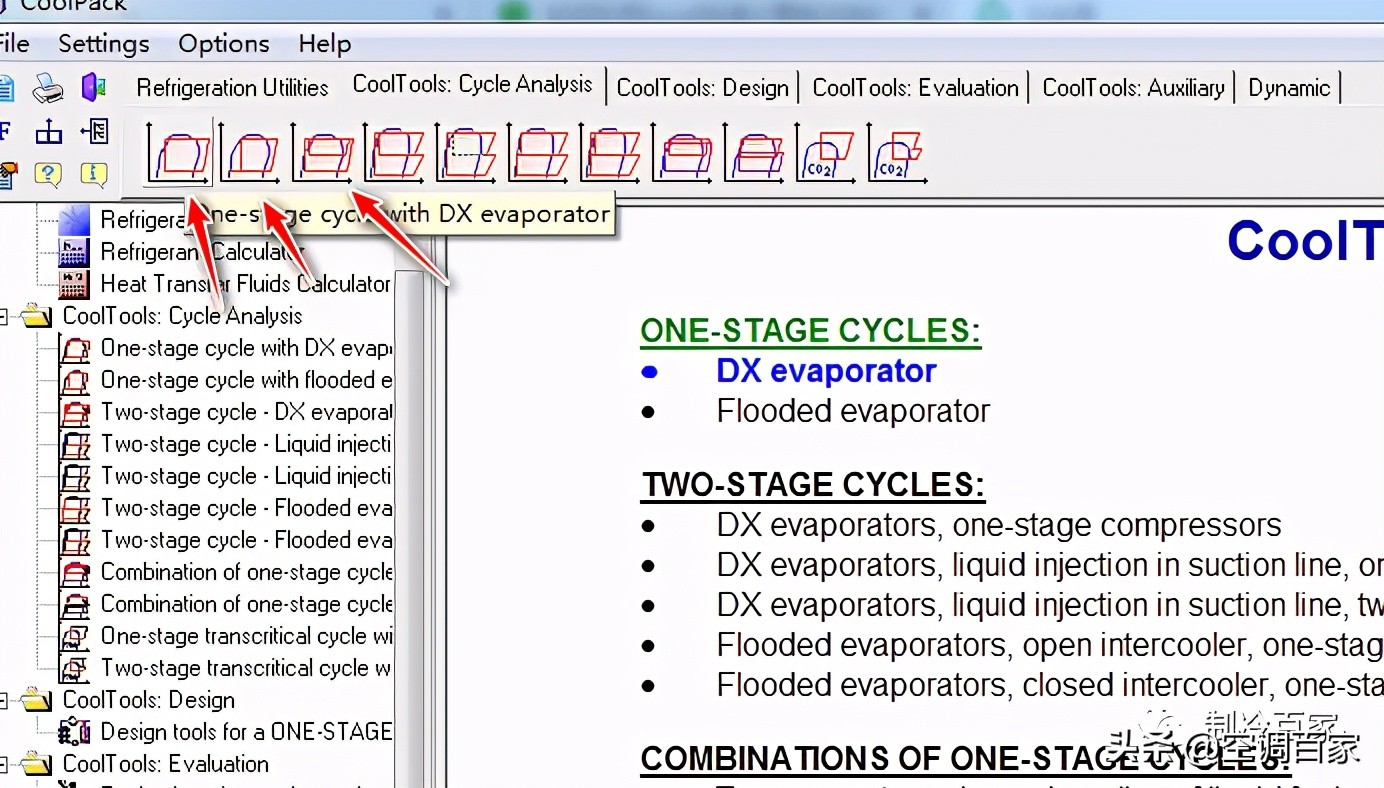

打开Coolpack软件，选择制冷系统类型，我们选择单级压缩制冷系统；

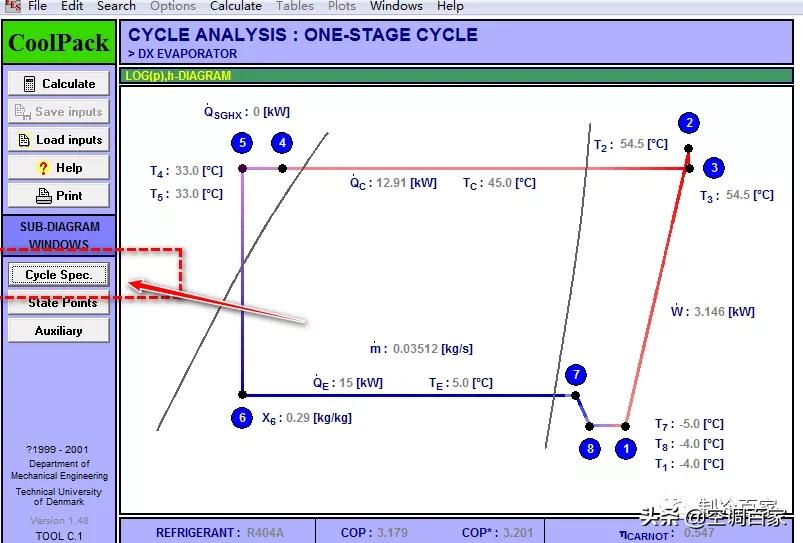

点击以下按钮，输入我们的设计参数：

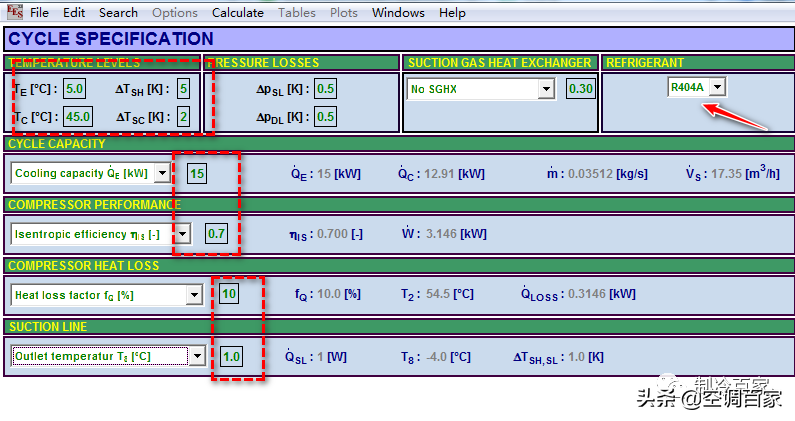

以R404A制冷系统，蒸发温度Te=5℃，Tc=45℃为例子，参数输入如下：

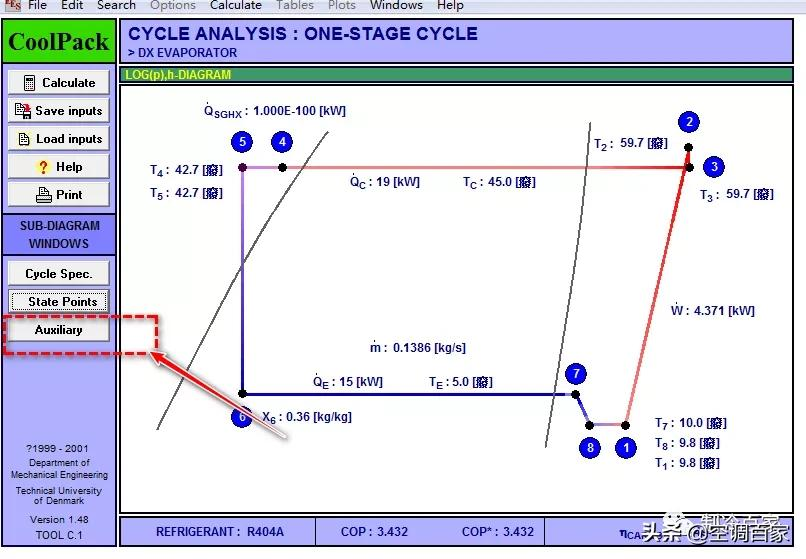

点击分析，进入管道计算界面：

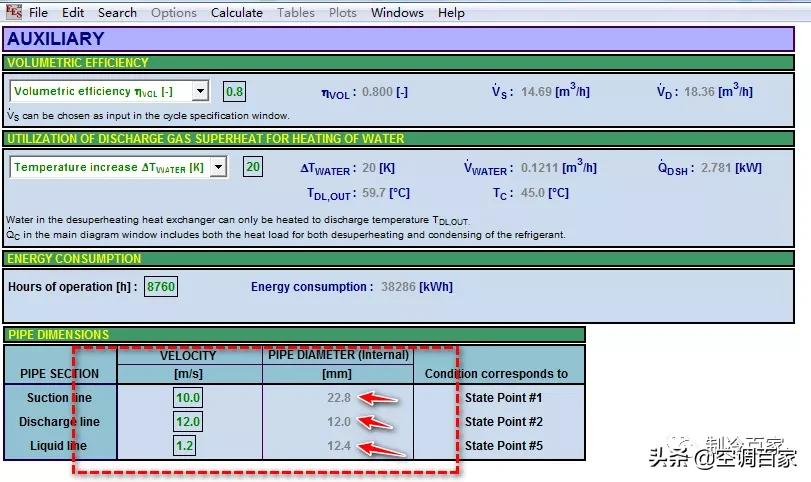

计算结果如下；根据实际的铜管规格选择；

方法三：软件Solkane查询方法；

软件打开，如下界面：

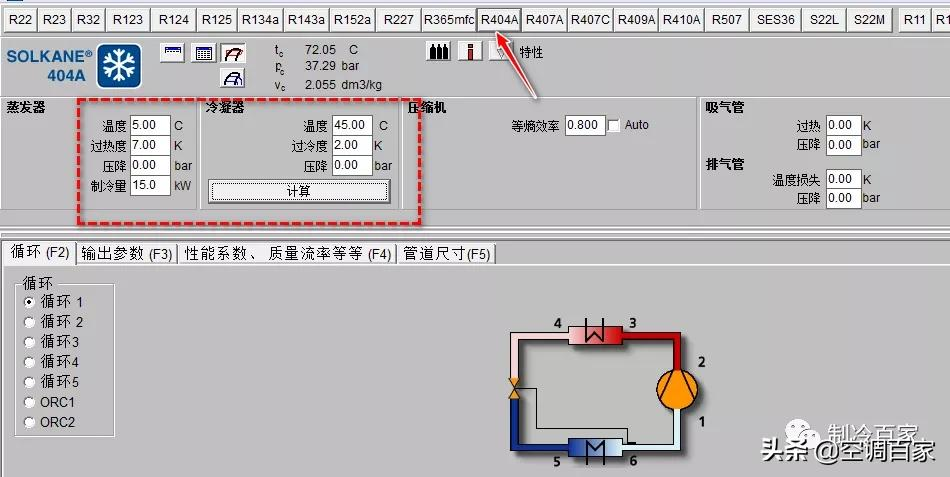

以R404A制冷系统，蒸发温度Te=5℃，Tc=45℃为例子，参数输入如下：

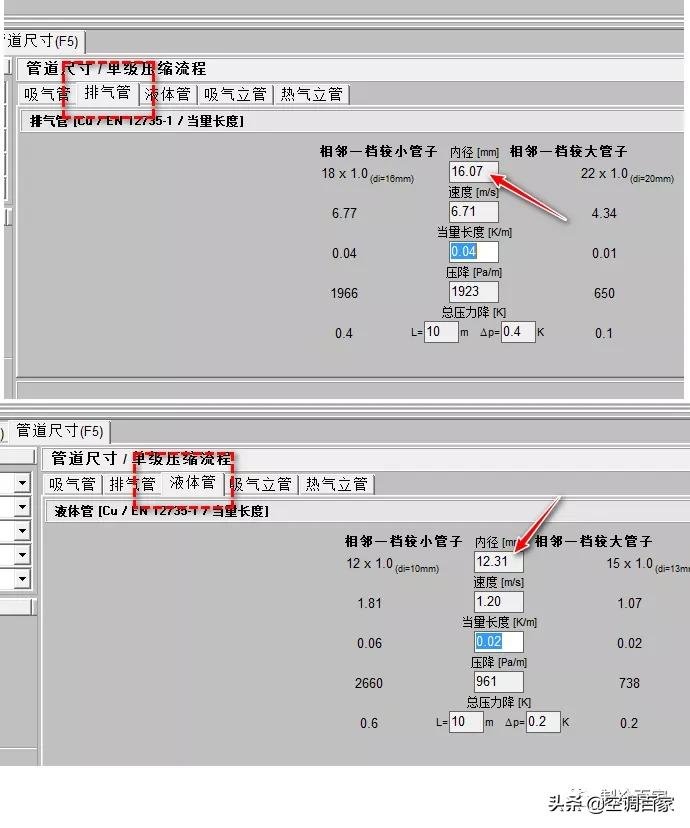

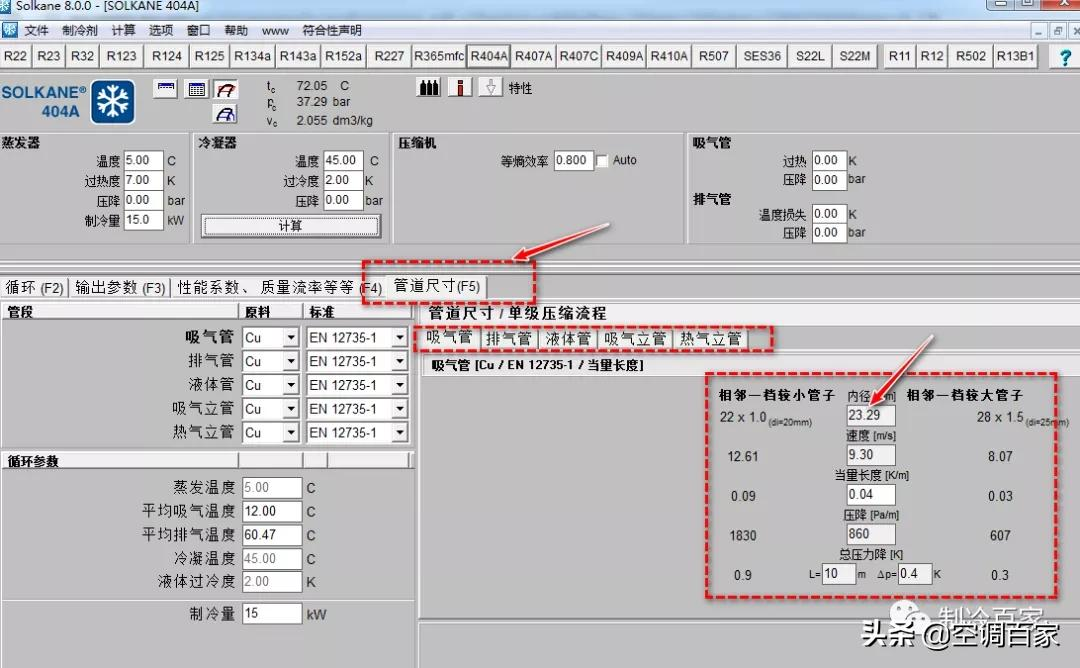

计算结果如下：

好了，通过以上的三个办法，相信您可以很快的选择出制冷系统各管路合适的管径了。

《未完待续》
