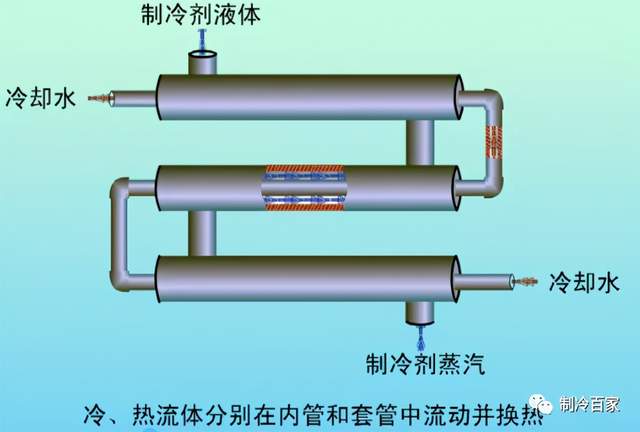

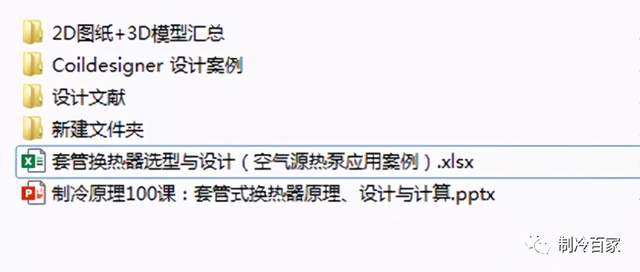

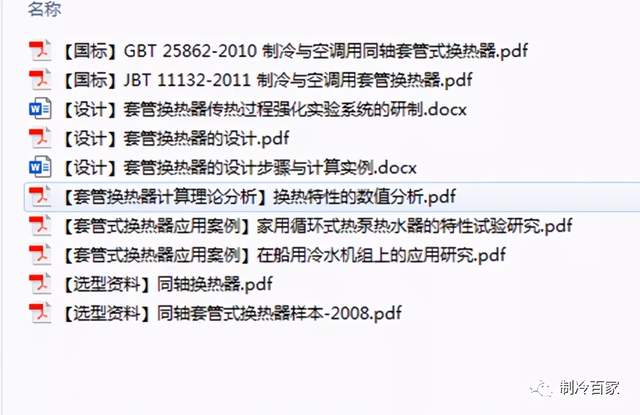

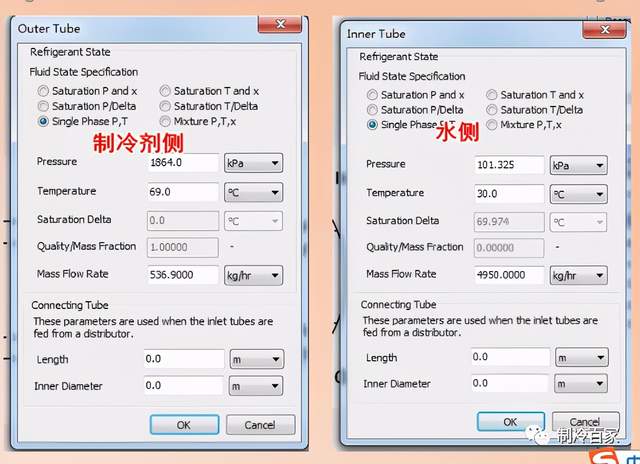

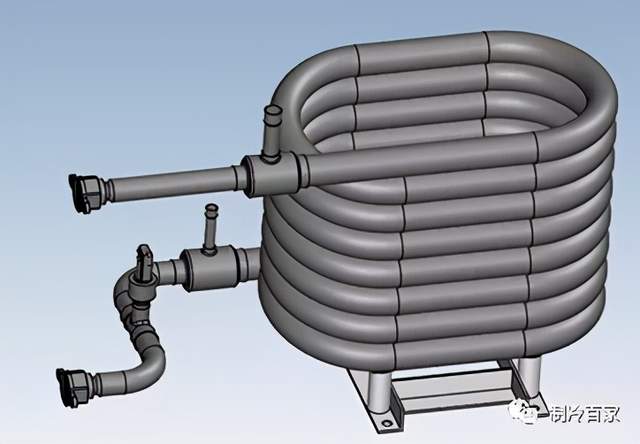

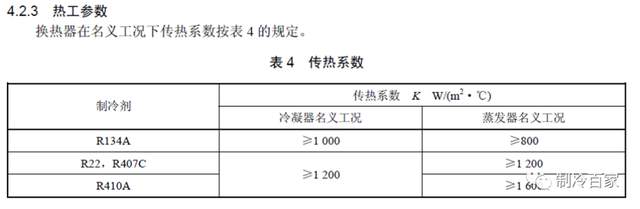

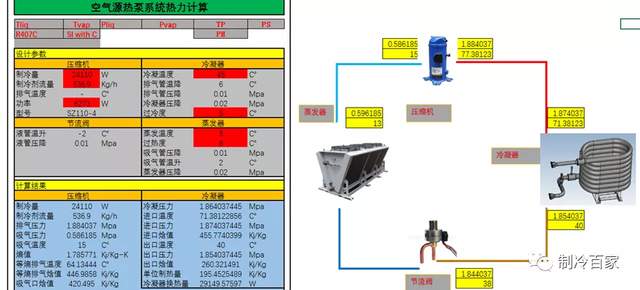

点击图片下载：《翅片式换热器设计与仿真课程资料》   文章内容： 1、套管换热器原理 2、套管换热器优缺点 3、套管换热器快速设计(Excel简化计算） 4、采用软件计算套管换热器 5、总结 套管的结构组成：  由不同直径的管子套在一起,并弯制成螺旋形或蛇形的一种水冷式冷凝器。 冷却水一在内管管内流动；制冷剂一在套管冷凝。 冷却水与制冷剂呈逆流式。  套换的优缺点： (1)冷却水与制冷剂呈逆流式,传热效果较好。当水流速为1~2m/s时,传热系数K在900-1400 w/m2k左右。（但是总体比壳管、板换换热系数要低） (2)结构简单,制作方便。 (3)套管长度较大时,下部管间易被液体充斥,传热面积不能得到充分利用。 (4)金属消耗量较大,且清洗水垢不方便，冷却水管径比较小，所以流动阻力较大；一般只用于小型氟利昂制冷装置（小于40KW）。  套换的简单计算： 在制冷系统中，套管式换热器用的比较多的场合是空气源热泵的系统中，通常的选型我们只需要参考厂家提供的样本选择适合本系统的套换即可。 通过Excel我们也能简化计算出套换的相关参数：流量、流速、压降与换热管长等。  根据国标要求，套换做冷凝时候，总传热系数在＞1000~1200W/m2K； 做蒸发的时候，总传热系数＞800-1400W/m2K；  利用换热器万能计算公式： Q = K * S *△T （换热量=总传热系数*换热面积*对数平均温差）； 取 K=1200W/m2K,计算出换热面积。  套管换热器软件的计算方法： 当然，关于套管式换热器，我们也有计算软件，来进行设计和仿真；我们首选马里兰大学的Coildesigner软件：  输入已知参数：   得到计算结果：  仿真结果：  课外学习： 关于套管式换热器，我们为各位制冷百家网的粉丝们收集了一小套资料，方便大家的学习。     本套学习资料已经上线制冷百家网，会员们去下载吧：  点击图片下载：《excel做制冷系统计算和仿真》的资料包：  版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
