1什么是喷气增焓
1、喷气增焓主要指的就是喷气增焓的压缩机,在压缩机中间多了一个吸气口,从过冷器回来的气态制冷剂进入该吸气口达到压缩机的中间腔,从而降低中间腔的温度。
2、系统增加主要包含:喷气增焓压缩机、经济器(闪蒸器);其余部件同普通制冷系统。 3、通过产生蒸汽来冷却主循环的制冷剂,蒸汽就是从第二个吸口进入压缩机的(直接进入压缩机的中间腔),其压缩过程被补气过程分割成两段,变为准二级压缩过程。 4、喷气降低排气温度,同时降低其排气过热度,减少冷凝器的气相换热区的长度,增加两相换热面积,提高冷凝器的换热效率,当蒸发温度和冷凝温度相差越大会产生越好的效果,所以在低温环境下效果更明显。

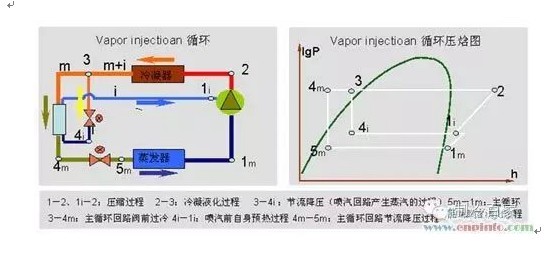

2喷气增焓的过程
喷气增焓压缩过程可分3步:
1、压缩机吸入状态1的蒸汽,被封闭压缩到状态a; 2、腔内状态a的原有气体与通过补气口进入压缩机工作腔的气体混合,随后边补气边混合边压缩,直至工作腔与补气口脱离,这时工作腔内的气体状态由补气前的状态a变为补气后的状态b; 3、工作腔与补气口脱离后,其内的气体从状态b 被封闭压缩到状态2。
3喷气增焓系统图
下面我们来看看喷气增焓的系统图:

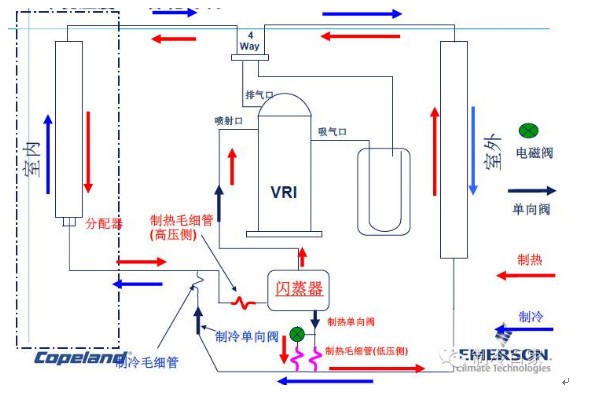

1、闪蒸器系统:
制冷剂流程:
压缩机排气—四通阀—冷凝器—闪蒸器——节流结构(压缩机喷射口)—蒸发器—压缩机吸气口

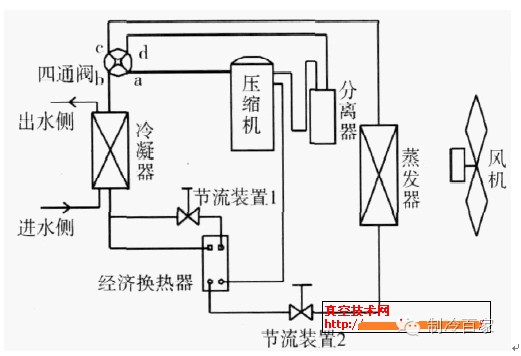

2、经济器系统
制冷剂流程:
压缩机排气—四通阀—冷凝器—(节流结构)经济器——节流结构(压缩机喷射口)—蒸发器—压缩机吸气口
4喷气增焓压焓图的展示

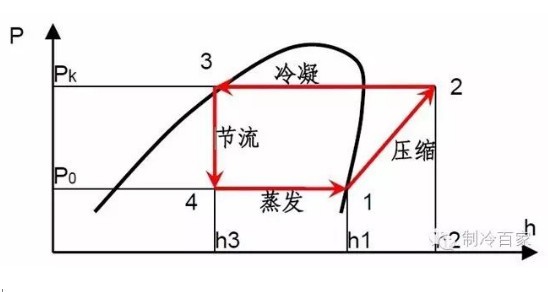

我们先来看看普通制冷循环的压焓图:
制冷循环过程: 压缩——冷凝——节流——蒸发

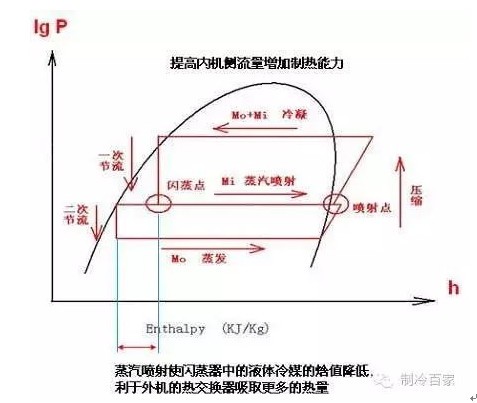

再对比来看看喷气增焓的压焓图:
制冷循环过程: 压缩——冷凝——一次节流(进喷射口)——二次节流——蒸发
通过对比,我们可以看出: 喷气增焓比普通的循环多了一次节流进压缩机喷射口的过程。
5喷气增焓的优点
1、提高制冷量
从压焓图上我们可以很简单的看出,喷气增焓的单位制冷量高于普通的制冷循环;增加的制冷量来自于二次节流产生的焓差;
2、低温运行稳定
喷气增焓还有一个好处,就是可以降低排气温度;尤其是在低温运行时,压缩机的压比比较大的时候,排气温度此时就会很高。 如果开启了喷气增焓模式,低温气态的制冷剂直接进入中间腔,降低压缩机内部的温度,从而降低压缩机出口的排气温度,提高制冷系统的运行稳定性。 版权声明1、转载或引用本网站内容须注明原网址,并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络,本站只做资料的收集和整理,方便同行学习,不做任何商用! 3、如果侵犯了你的权益,请发邮件至:coolgou1987@126.com,我们会及时删除侵权内容,谢谢合作!。 4、对不遵守本声明或其他违法、恶意使用本网站内容者,本网站保留追究其法律责任的权利。 5、资料来源于网络,由于内容太多,版权所有者没法联系到,如果你是版权者,联系我们给予一定的补偿!。 |
