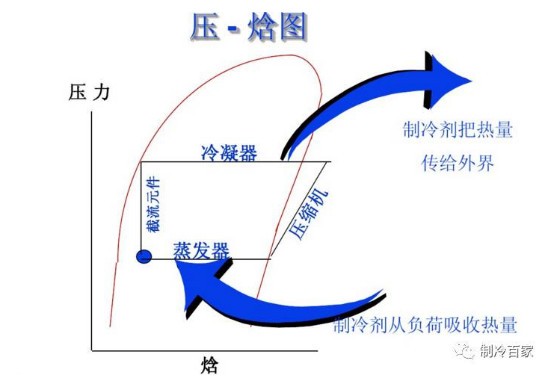

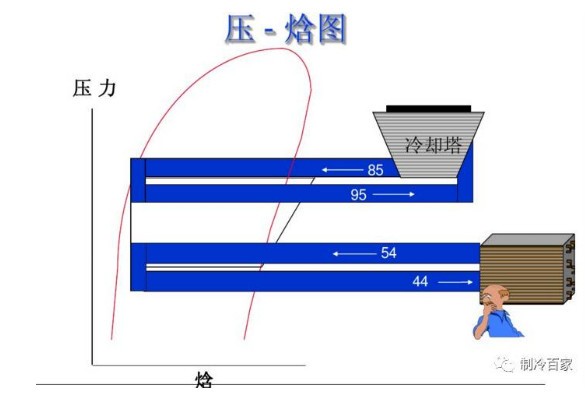

制冷系统与压焓图

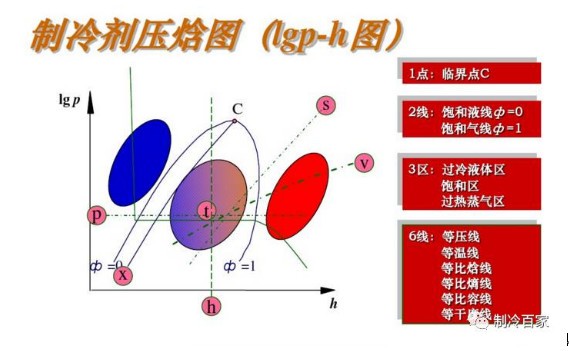

3一张图认识压焓图
1点： 临界点C 2线： 饱和液体线 、饱和蒸汽线 3区： 过冷液体区、饱和区、过热蒸汽区 6线： 等压线（P）、等温线（T）、等焓线（h）、等熵线（s）、等容线（v）、等干度线（x）
4过冷与过热
1）、过热度意义:防止压缩机液击，一般5-8℃。 2）、过冷度意义:经过膨胀阀后有气体蒸发为了要在蒸发器内将液体变为气体,要进行过冷；过冷度一般为5℃。 3）、过热度:吸入气体温度-蒸发温度。 4）、过冷度:冷凝温度-膨胀阀前温度。
5运行故障与压焓图

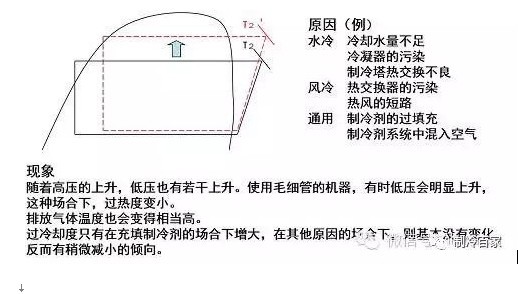

1.高压压力上升

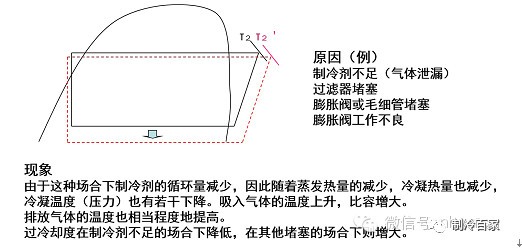

2.低压降低 过热压缩

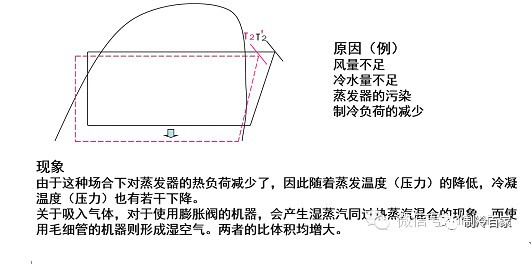

3.低压降低 湿压缩

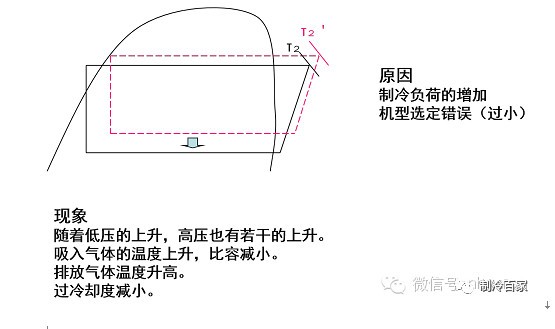

4.低压上升 过热压缩

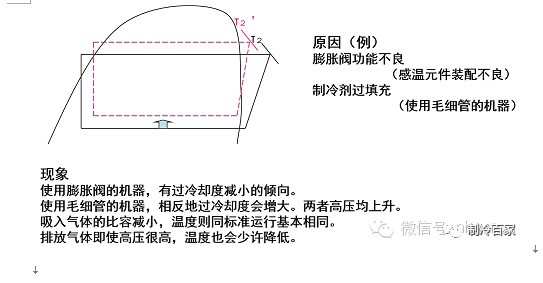

5.低压上升 湿压缩
6.低压上升 高压降低
