1能量控制的方法以及作用
在系统处于低负载时,它可以有效地限制蒸发压力,并且能够防止: 1、系统频繁地开停 2、压缩机在设计要求的回气压力以下运行 3、蒸发盘管结霜
目前制冷技术主流的能量控制方法主要有以下5种:
1.
采用多级系统 2. 采用多个压缩机的单级系统 3. 采用变频压缩机 4. 采用压缩机机头的卸载 5. 热气旁通
今天我们就来详细了解热气旁通。 使用 2热气旁通基础
作为能量调节的热气旁通,能够提供一种将高压端的高温气态制冷剂,旁通到系统的低压端的方法;从而保证系统始终保持在,一个给定的最小回气压力状态下运行。
热气旁通的两种方法:
1.
直接旁通到回气端 2. 旁通到蒸发器的入口
3热气旁通回气端原理
一、直接旁通到回气端:

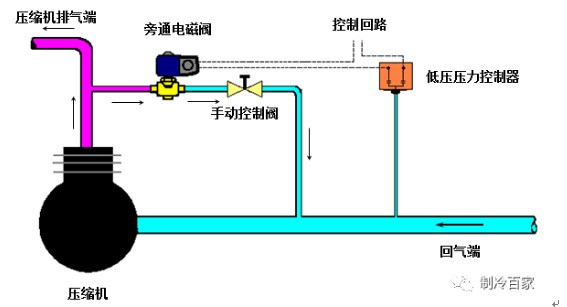

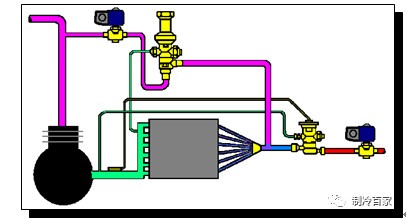

1、使用电磁阀和手动阀控制

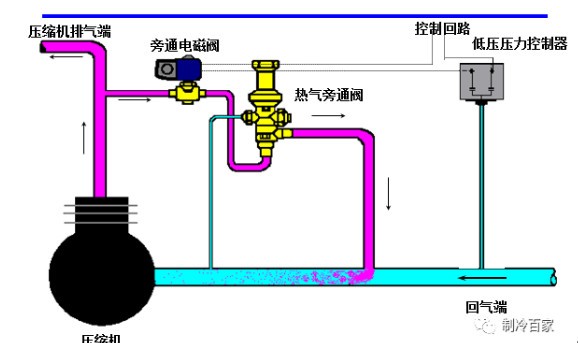

2、使用电磁阀和热气旁通阀阀控制

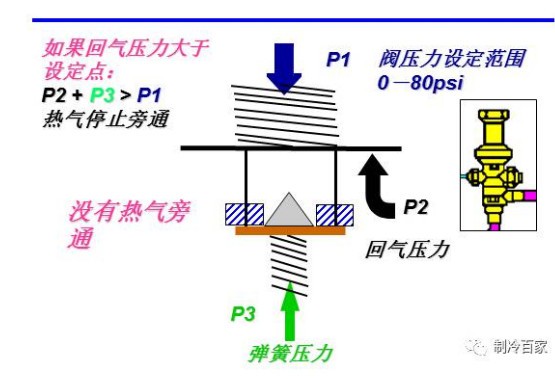

二、热气旁通阀的原理:

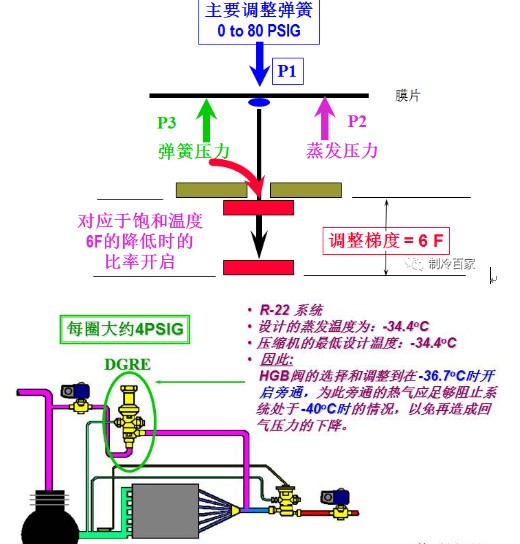

1、热气旁通阀关闭:

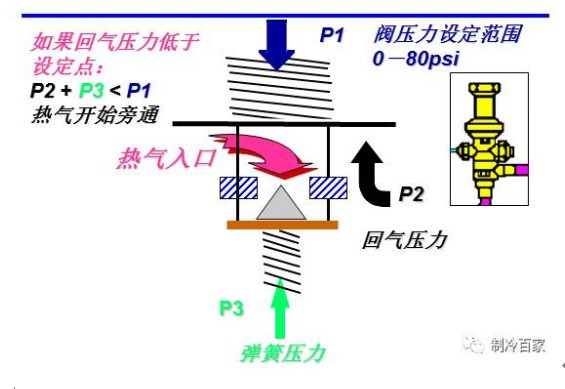

2、热气旁通阀开启:
4旁通到回气端的危害

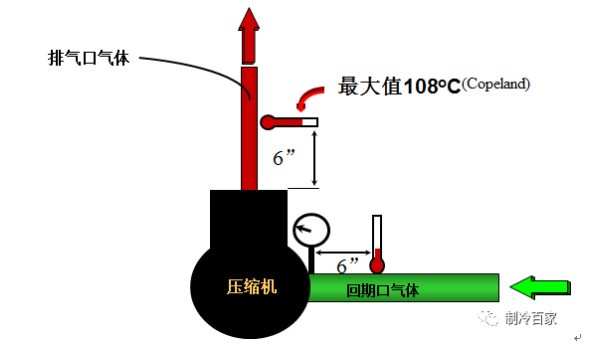

很显然,直接从压缩机的排气段旁通道吸气口,会导致吸气过热度增大,造成压缩机的过热。

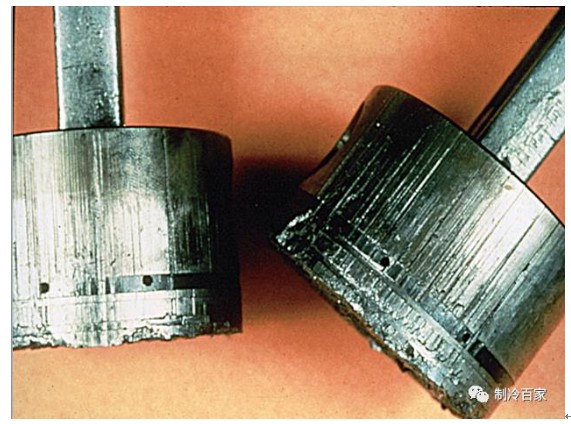

1、制冷剂的温度达到154℃-160℃时会造成密封圈和活塞的磨损
2、当温度达到176.7℃时压缩机彻底损坏,这时会产生各种杂质并且磨损也更为严重。
5 如何防止压缩机过热
可以采用喷液回路来降低压缩机的吸气过热度,从而防止压缩机过热; 如下系统图:
原理: 从冷凝器出来的制冷剂液体,进入喷液电磁阀后经过膨胀阀的节流,温度降低,与热气旁通过来的制冷剂混合后,降低了制冷剂的温度;从而降低吸气过热度,防止压缩机过热。
6热气旁通到蒸发器的入口段

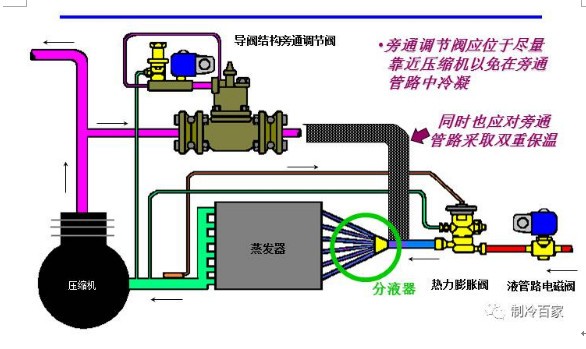

系统原理图如下:
优点:
1、提供一个额外的负载 2、空调系统中可以除霜 3、可以将蒸发器作为一个直接的混合室 4、使用最少的配件 5、回油性能极佳(即使在蒸发器低于压缩机的 情况下,在系统处于低负载时,旁通到蒸发器入口也能确保有适当的回油。)
下面简单看看几个使用时的系统原理图,给大家参考:

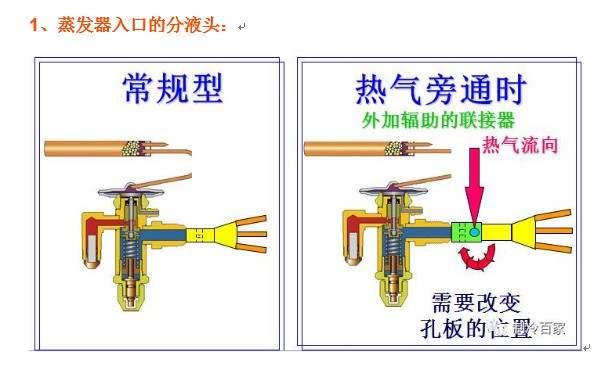

1、蒸发器入口的分液头:

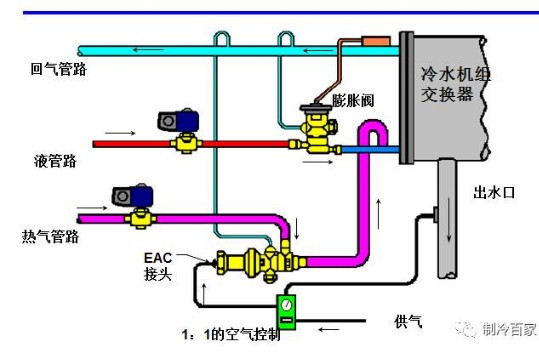

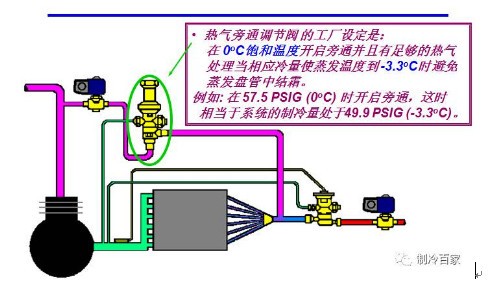

2、旁通到蒸发器入口:

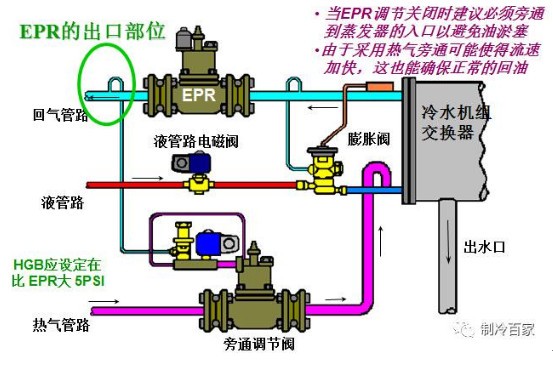

3、带EPR阀:
7热气旁通的调整
热气旁通阀的调整: 1)、启动系统并使之在正常的负载下运转。 2)、调整热气旁通阀到其最小设定。 3)、可以通过以下方法开始降低系统的负载: 关闭加湿器 覆盖蒸发器的部分面积 减小空气流速 关闭风扇 关闭到水冷换热器的旁通水阀 4)、当回气压力开始下降时,开大旁通阀的调整杆,直到系统达到了要 求的回气压力。 5)、再升高蒸发器的负载至正常的运转状态,检示压力情况,查看在此 状态热气旁通阀是否关闭且不会有误动作。 6)、再次降低系统负载,以证明回气压力已能通过热气旁通阀的调节可 以维持在要求的数值内。 版权声明1、转载或引用本网站内容须注明原网址,并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络,本站只做资料的收集和整理,方便同行学习,不做任何商用! 3、如果侵犯了你的权益,请发邮件至:coolgou1987@126.com,我们会及时删除侵权内容,谢谢合作!。 4、对不遵守本声明或其他违法、恶意使用本网站内容者,本网站保留追究其法律责任的权利。 5、资料来源于网络,由于内容太多,版权所有者没法联系到,如果你是版权者,联系我们给予一定的补偿!。 |
