今天给大家简单分析一下,一个正常的制冷系统运行时的那些参数:
1冷凝压力
一般来说,制冷系统的排气管路压降比较小,冷凝压力就是压缩机的排气压力;

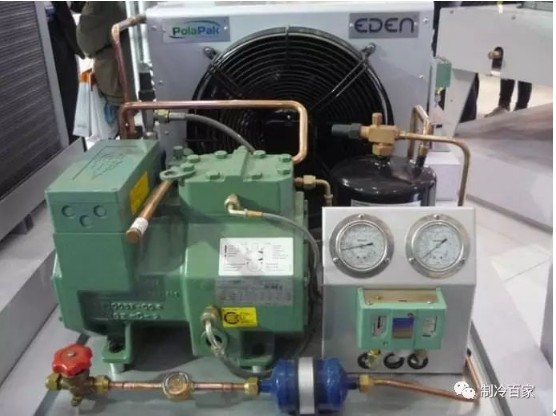

系统的排气压力可以通过自带的高压表或者外接压力表来获取:
如何判断一个制冷系统高压是否正常呢?
冷凝压力:制冷剂在冷凝器内冷凝温度对应的压力,所以只要知道了冷凝温度,查表就可知道对应的饱和压力;
冷凝温度如何确定?
按照经验,系统的冷凝温度=环境温度+(10~15℃);
我们以夏天(外面温度35℃)空调为例子:
冷凝温度=环境温度+(10~15℃)=35+(10~15℃)≈45℃;
查温度压力对照表:

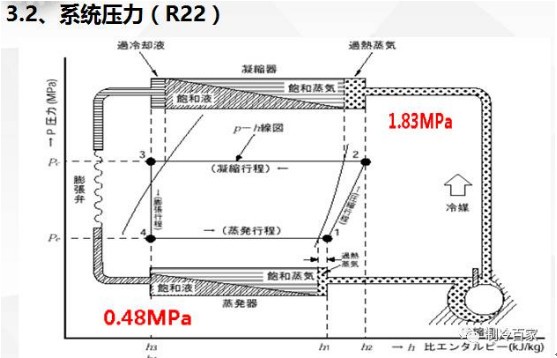

如果制冷剂是R22,此时系统正常运行的高压为1.7MPa左右;
系统的排气压力如果比这个压力低,请考虑制冷剂的充注量是否偏少等; 系统的排气压力如果比这个压力高,请考虑制冷剂的充注量是否偏多、冷凝器换热是否充分、膨胀阀开度是否太小等等;
(注)、具体情况,请按照现场实际分析

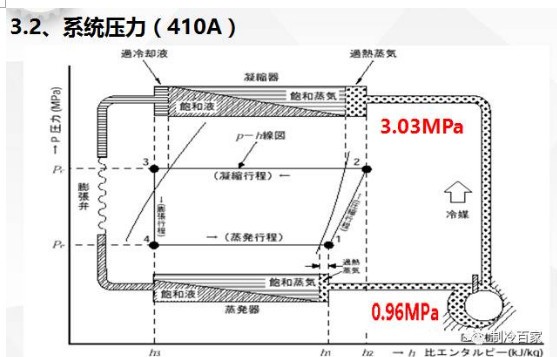

2蒸发压力
同样的,压缩机的吸気圧力可以近似看成是系统的蒸发压力。
如何判断系统的蒸发压力是否正常?
按照经验,系统的蒸发温度=环境温度—(10~15℃);
我们以夏天(房间内设定温度22℃)空调为例子:
蒸发温度=环境温度—(10~15℃)=22+(10~15℃)≈12℃;
查温度压力对照表:
如果制冷剂是R410A,此时系统正常运行的高压为1.0MPa左右;
系统的吸气压力如果比这个压力低,请考虑蒸发器的换热是否有题、膨胀阀开度是否太下。
系统的吸气压力如果比这个压力高,请考虑制冷剂的充注量是否偏多、膨胀阀开度是否太大等等;
(注)、具体情况,请按照现场实际分析

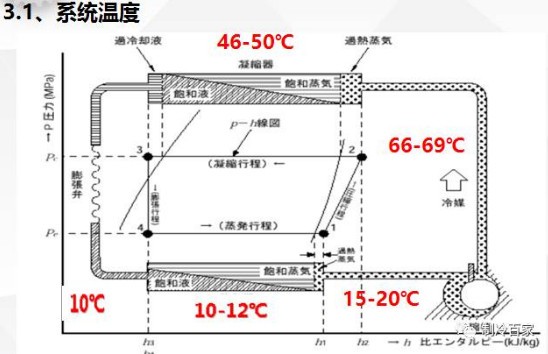

3吸气温度
吸气温度是否正常,直接可以反馈膨胀阀的开度是否合适。
很多人都知道吸气过热度,也知道吸气过热度最佳是 5~7℃;
但是很多新手都不知道这个参数存在的实际意义;
知道吸气过热度,我们就可以推算出系统正常的吸气温度。
(吸气温度=吸气过热度+蒸发温度)
比如:
我们知道一个制冷系统的蒸发温度是12℃;根据最佳的吸气过热度为5~7℃;
我们就可以推算出此时系统最佳的吸气温度是17℃左右;
1、我们可以根据手感温度,来判定此时的吸气温度是否正常。
比如吸气管摸起来比17℃要冰,我们可以判断此时膨胀阀的开度大了或者制冷剂充注量多了; 如果吸气温度要比17℃要烫,可以判定此时膨胀阀的开度小了或者制冷剂的充注量少了。
2、也可以根据吸气管的结露情况,来判定吸气温度是否正常。
假定制冷系统17℃的吸气温度为正常温度,此时吸气管应该会轻度结露,也可以称为“发汗”;
如果吸气管不结露,说明吸气温度过高了,请检查制冷剂的充注量是否少了或者膨胀阀的开度小了。
如果吸气管结霜(结冰),说明吸气温度低了,请检查制冷剂的充注量是否多了或者膨胀阀的开度大了。

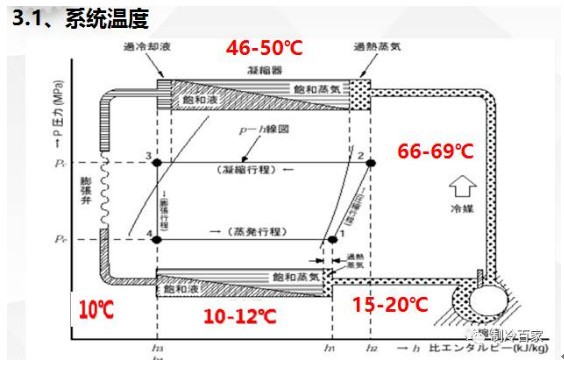

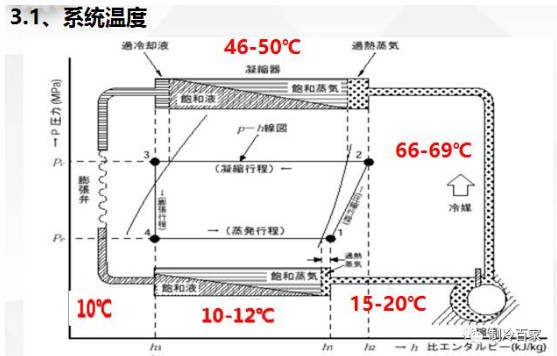

4排气温度
排气温度的高低,受制冷剂的充注量以及膨胀阀开度的影响;
因此排气温度的正常与否,也可以从侧面反馈出制冷剂的充注量以及膨胀阀的开度是否正确。
很多同行都没有听过以下这个概念:
“排气过热度”:压缩机的排气管(或者冷凝器进口温度)与冷凝压力对应的饱和温度之差。
一个正常的制冷系统排气过热度为20~30℃。 因此我们可以根据这个经验值,来判断排气温度是否正常; 比如:冷凝温度是45℃的空调,此时的排气温度正常值应该是: 排气温度=排气过热度+冷凝温度=25+45=70℃; 5运行电流

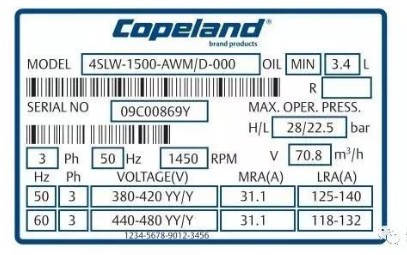

压缩机的运行电流,主要受以下两个因素的影响: 1、被压缩制冷剂的多少(制冷系统制冷剂的多少) 2、制冷剂压缩的程度(压缩比) 实很好理解; 对于第一个:压缩机压缩的制冷剂越多,对压缩机来说就越难压缩,电流也就大了。 对于第二个:制冷剂压缩程度越高(压缩比越大),压缩机做功就越多,相应的电流就大了。 所以,压缩机的运行电流,很大程度上可以反映制冷系统的制冷充注量是否正常。 至于正常运行电流,一般压缩机的铭牌就有了。 也可以根据压缩机的P数来估算: 1P(功率)=735W;
10P的压缩机功率为7.5KW左右;
按照380V电压来看,此时的电流计算如下: 计算公式: 版权声明1、转载或引用本网站内容须注明原网址,并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络,本站只做资料的收集和整理,方便同行学习,不做任何商用! 3、如果侵犯了你的权益,请发邮件至:coolgou1987@126.com,我们会及时删除侵权内容,谢谢合作!。 4、对不遵守本声明或其他违法、恶意使用本网站内容者,本网站保留追究其法律责任的权利。 5、资料来源于网络,由于内容太多,版权所有者没法联系到,如果你是版权者,联系我们给予一定的补偿!。 |
