制冷系统调试对于新手来说很难，但是对于老手们来说就非常简单了，主要是老手们掌握了一些技巧，今天给大家简单分享一下调试的技巧。
1TPI原则是啥
TPI 原则看起来高大上，其实很简单：
T = 温度 P=压力 I =电流
TPI： 简单来说，就是根据制冷系统的温度、压力、压缩机的电流等一些参数；来判断制冷系统是否正常，以及制定制冷系统调试的方案。
2制冷系统的温度（T）
制冷系统的温度包含很多，我们列举一些如下：
吸气温度 排气温度 冷凝温度 蒸发温度 膨胀阀前温度 膨胀阀后温度 过冷度 吸气过热度
一些温度之间的关系如下：
排气温度 ∝ 压比 * 吸气温度 膨胀阀前温度 = 冷凝温度—过冷度 吸气温度 = 蒸发温度+吸气过热度

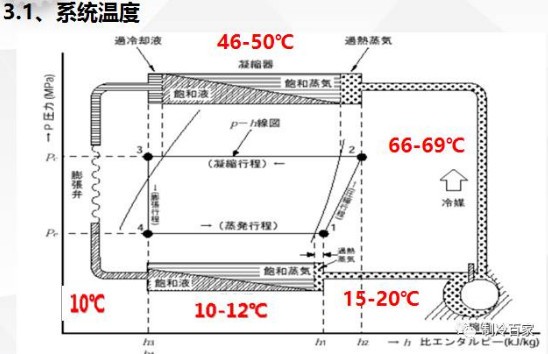

我们看看空调系统正常运行的常见温度参数：
1）、冷凝温度一般为环境温度＋10~15℃，夏天环温35℃左右，此时冷凝温度为45~50℃； 2）、蒸发温度一般为环境温度-10~15℃，夏天设定22℃左右，此时冷凝温度为7~12℃； 3）、压缩机排气温度为65~80℃；最高温度不得超过105℃； 4）、压缩机吸气温度为15~20℃； 5）、过冷度：3-8℃； 6）、吸气过热度：5-10℃。
冷水机组系统正常运行的常见温度参数：
1）、压缩机的冷凝温度一般控制在35-40℃左右，冷却水进、出口温度一般是27℃，32℃。 2）、压缩机机组的蒸发温度应比冷冻水的出水温度低3~5℃。冷冻水进、出口温度一般是7℃，12℃。 3）、压缩机排气温度为65~80℃；最高温度不得超过105℃； 4）、过冷度：3-8℃； 5）、吸气过热度：5-10℃。
3制冷系统的
压力（P）

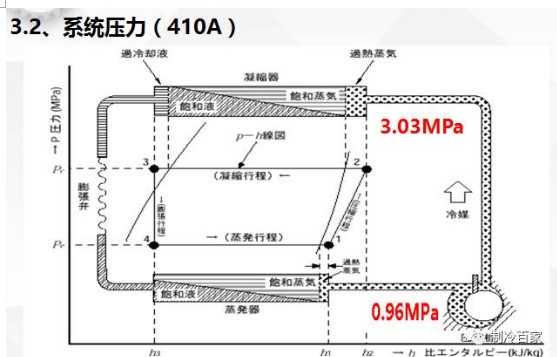

制冷系统的压力包含很多，我们列举一些如下：
吸气压力 排气压力 冷凝压力 蒸发压力 油压
这些压力的计算关系如下：
冷凝压力=排气压力—排气管压力降； 蒸发压力=吸气压力+吸气管压力降；
制冷系统中最重要的两个压力就是冷凝压力以及蒸发压力； 这两个压力都是无法直接测试出来的，不过由于排气管以及吸气管的压力降都比较小，因此我们都简单的认为：
冷凝压力=排气压力 蒸发压力=吸气压力

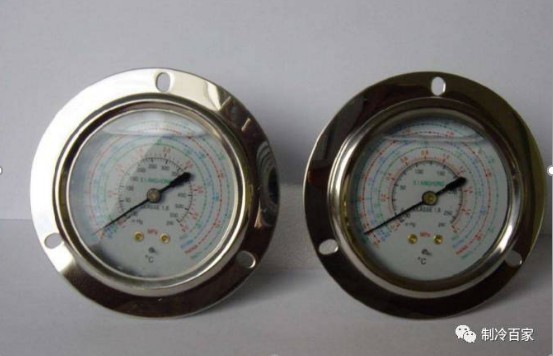

可以直接利用压力表就可以读出这两个压力了；
4压缩机的电流（I）
压缩机的运行电流，主要受以下两个因素的影响：
1、被压缩制冷剂的多少（制冷系统制冷剂的多少）
2、制冷剂压缩的程度（压缩比）
其实很好理解；
对于第一个：压缩机压缩的制冷剂越多，对压缩机来说就越难压缩，电流也就大了。
对于第二个：制冷剂压缩程度越高（压缩比越大），压缩机做功就越多，相应的电流就大了。
所以如果压缩机的运行电流大了，制冷剂充注量多了是很大一个原因。
对于压缩机的运行电流，一般铭牌上有，如果有压缩机的选型样本或者选型软件，那最好了，我们可以根据蒸发温度以及冷凝温度来查出压缩机的运行电流。

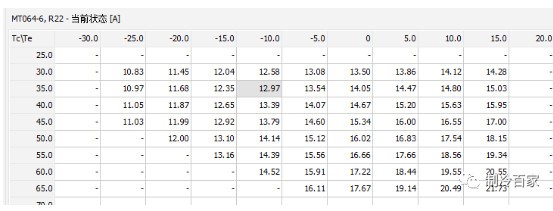

如下所示为选型软件：美优乐MT64压缩机的运行电流：
有了这些数据我们就可以断定压缩机的运行电流是否正常了。
好了，今天只是简单介绍一下 TPI 原则，仅为个人观点，如有不同意见，欢迎留言哦。 版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
