1、原理:
蒸汽压缩式制冷是一种传统的制冷方式。蒸汽压缩式制冷机主要由压缩机、冷凝器、节流阀、蒸发器等四部分组成,各部分之间用管道连接成一个封闭系统。
2、太阳能蒸汽压缩机制冷原理:

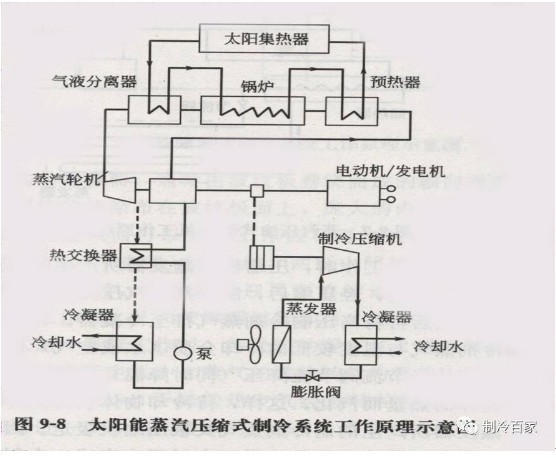

常规的蒸汽压缩式制冷机中的压缩机是由电机驱动的,太阳能蒸汽压缩式制冷系统中的压缩机是由热机驱动的。 太阳能蒸汽压缩式制冷系统主要由太阳集热器、蒸汽轮机和蒸汽压缩式制冷机等三大部分组成
3、三大运行规律:
1)、太阳集热器循环、 2)、热机循环、 3)、蒸汽压缩式制冷机循环
太阳集热器循环:
由太阳集热器、汽液分离器、锅炉、预热器等几部分组成。在太阳集热器循环中,水或其他工质首先被太阳集热器加热至高温状态,然后依次通过气液分离器、锅炉、预热器,在这些设备中先后几次放热,温度逐步降低,水或其它工质最后又进入太阳集热器再进行加热。如此周而复始,使太阳集热器成为热机循环的热源。
热机循环:
由蒸汽轮机、热交换器、冷凝器、泵等几部分组成。 低沸点工质从气液分离器出来时,压力和温度升高,(离心机作用)成为高压蒸汽,推动蒸汽轮机旋转而对外做功,然后进入热交换器被冷却,再通过冷凝器而被冷凝成液体。该液态的低沸点工质又先后通过预热器、锅炉、气液分离器,再次被加热成高压蒸汽。 由此可见,热机循环是一个消耗热能而对外做功的过程。
蒸汽压缩循环:
1)、压缩机将蒸发器所产生的低压(低温)制冷剂蒸气吸人压缩机汽缸内,经压缩后,制冷剂蒸汽压力升高(温度也升高)到稍大于冷凝压力,然后再将高压制冷剂蒸气排至冷凝器。 2)、在冷凝器内,温度和压力较高的制冷剂蒸气与温度较低的冷却介质(水或空气)进行热交换而冷凝成液体。 3)、这部分液体经节流阀节流降压后进入蒸发器, 4)、在蒸发器内吸收待冷却物体的热量而汽化。这样,待冷却物体便得到冷却,从而实现了制冷的目的。 版权声明1、转载或引用本网站内容须注明原网址,并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络,本站只做资料的收集和整理,方便同行学习,不做任何商用! 3、如果侵犯了你的权益,请发邮件至:coolgou1987@126.com,我们会及时删除侵权内容,谢谢合作!。 4、对不遵守本声明或其他违法、恶意使用本网站内容者,本网站保留追究其法律责任的权利。 5、资料来源于网络,由于内容太多,版权所有者没法联系到,如果你是版权者,联系我们给予一定的补偿!。 |
