【干货】制冷系统过冷器的计算

2018-10-20 19:53
来自: 制冷百家公众号 收藏 分享 邀请

今天我们来详细介绍过冷的计算,方法还是利用excel的方法 上次我们详细解释了过冷与过热的基础知识, 很多小伙伴们,在设计带有二次过冷的时候,不知道过冷器到底选多大;或者在设计带有喷气增焓功能时,中间过冷器 ...


今天我们来详细介绍过冷的计算,方法还是利用excel的方法



上次我们详细解释了过冷与过热的基础知识,

很多小伙伴们,在设计带有二次过冷的时候,不知道过冷器到底选多大;或者在设计带有喷气增焓功能时,中间过冷器到底选多大呢?

今天我们就简单教大家来计算。

算法依然是在excel里面计算的。



前提是小伙伴们已经把Refprop嵌入excel里面了。

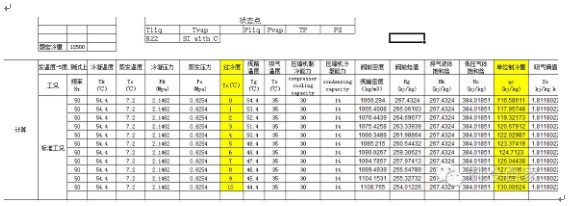

我们先来看看这个过冷对制冷系统的影响有多大,先看看数据:

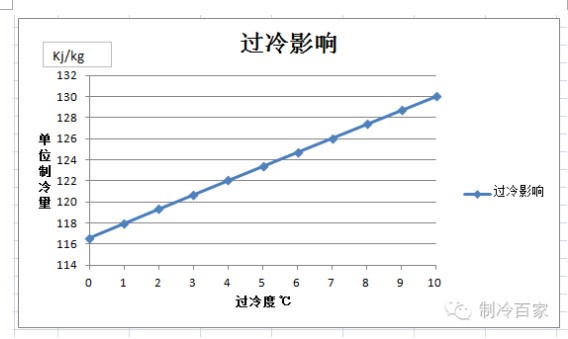

来看看比较直观的曲线:



很明显,过冷度越大,单位制冷量也就越大,所以在质量流量一定的前提下,制冷量会越大;



从压焓图上也可以明显的看出来:

5HP小空调计算为例子:

过冷前:

单位制冷量=h1-h4,(状态1点的焓值—状态4点的焓值)

过冷后:

单位制冷量=h1-h6,(状态1点的焓值—状态6点的焓值)

很明显,过冷后,单位制冷量增大了;



一般来说,家用的空调系统是不会单独增加一个过冷器,来增加他的制冷量的,理由是空间本来就很小,增加一个水冷的过冷器(小板换)一来空间不够,二来成本也增加了不少。

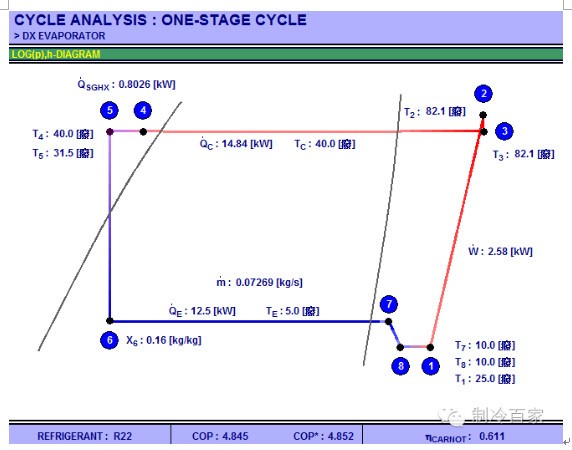

主要是采用回热器的做法来设计制冷系统的,参见下图:





系统中的SGHX就是回热器,

原理:利用吸气温度的低温来冷凝制冷剂的液体,达到过冷的目的,同时可以达到吸气管的过热,虽是无效过热,但是起码可以防止液体制冷剂进入压缩机造成压缩机的液击。



这种回热器主要有以下几种做法:



1:铜管回热器

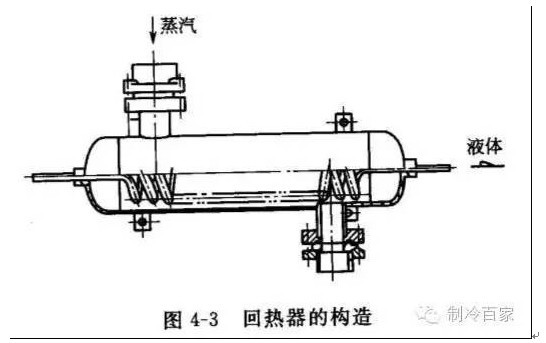

我们来看看内部图:

相信小伙伴一看就明白了,不用细说;

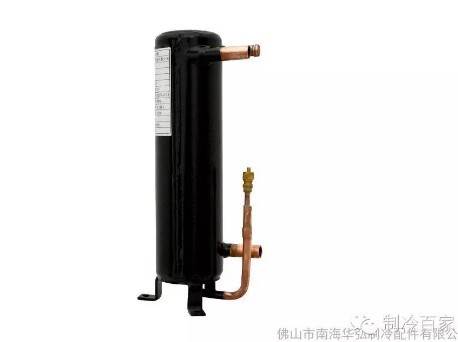

2、罐式回热器:

内部构造同铜管式的回热器;



3、还有一种常见的方法就是,回气管与液管焊接在一起,利用两种的接触换热,达到过冷的目的。



说了这么多,怎么计算过冷换热量的大小呢?

以额定冷量12.5KW为例子:

按照空调标准工况来计算:

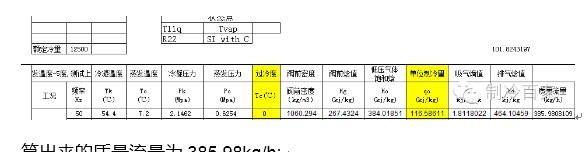

算出来的质量流量为385.98kg/h;

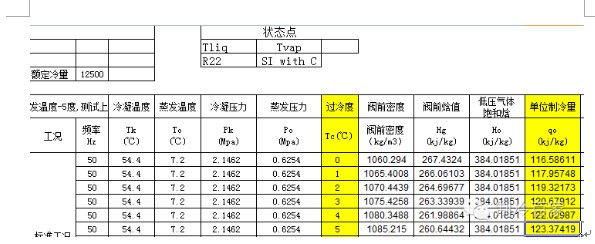

我们以5℃的过冷度来计算:



算出来的过冷焓差

=267.4324-260.6443=6.79kj/kg;

算出来的过冷量

=6.79*385.98*1000/3600=728W



是不是很简单;



只要Refprop嵌入了excel,功能真的很强大;可以进行整个制冷系统的热力计算,过冷计算只是很小的一个例子而已。
