制冷系统膨胀装置(节流机构)知识6——详解热力膨胀阀

2018-10-24 17:47
来自: 制冷百家公众号 收藏 分享 邀请

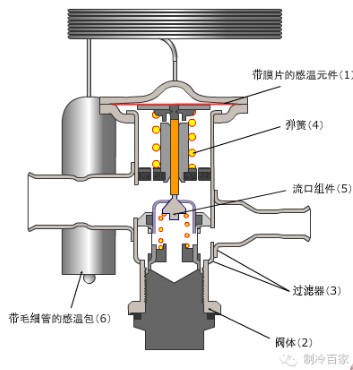

热力膨胀阀的核心是一个感温元件(1),它通过一个膜片与阀体(2)隔开。 阀体内的其他主要元件有过滤器(3)、弹簧(4)和流口组件(5)。 一条毛细管将元件和感温包(6)连接起来。 工作原理 热力膨胀阀在三种基 ...


热力膨胀阀的核心是一个感温元件(1,它通过一个膜片与阀体(2隔开。

 阀体内的其他主要元件有过滤器(3弹簧(4)和流口组件(5

一条毛细管将元件和感温包(6连接起来。

工作原理

热力膨胀阀在三种基本压力的作用下工作:

P1:感温包压力,它作用于膜片上侧,方向与阀的开启方 向一致。

P2:蒸发压力,它作用于膜片下侧,方向与阀的关闭方向 一致。

P3:弹簧压力,它同样作用于膜片下侧,方向与阀的关闭 方向一致。

膨胀阀发挥调节作用时,膜片一侧的感温包压力(P1)等 于另一侧蒸气压力(P2)与弹簧力(P3)之和。弹簧的作用是设定流口开启前感温包压力需要克服的最小阻力。主弹簧的作用是设定感温包压力为了打开阀门而需要克 服的最小阻力/压力。
