制冷系统膨胀装置(节流机构)知识7——热力膨胀阀内平衡与外平衡

2018-10-24 17:49
来自: 制冷百家公众号 收藏 分享 邀请

正如我们在前面几页看到的那样,膨胀阀在三种基本压力的作用下工作:感温包压力(Pb)、平衡口压力(Pe)和弹簧压力(Ps)。 平衡口压力是阀门感应到的蒸发器压力。这适用于压力及压力/温度可变的膨胀装置。 将蒸发 ...


正如我们在前面几页看到的那样,膨胀阀在三种基本压力的作 用下工作:感温包压力(Pb)、平衡口压力(Pe)和弹簧压力(Ps)。

平衡口压力是阀门感应到的蒸发器压力。这适用于压力及压力/温度可变的膨胀装置。

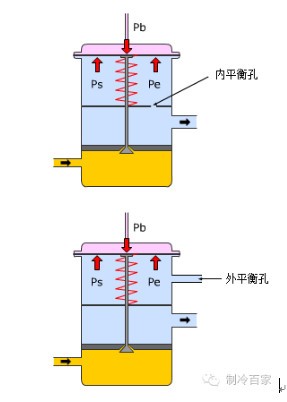

将蒸发压力传递到阀膜片的方法有两种:

1. 内平衡。

2. 外平衡。

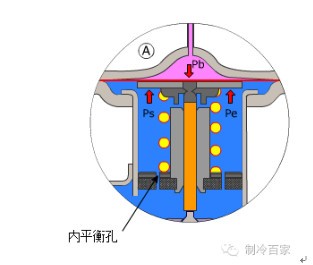

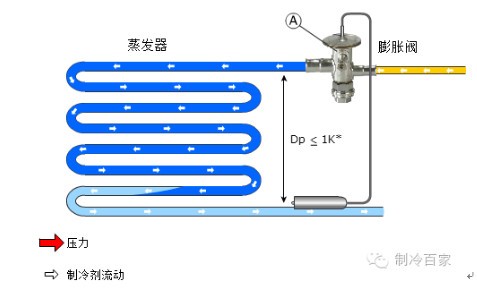

内平衡——在内部将蒸发器压力传递到膜片。

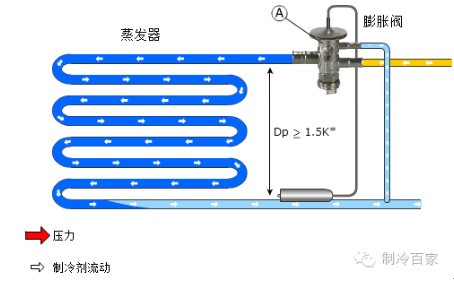

外平衡——蒸发器压力从蒸发器出口经外部连接传递到膜片。

*注意delta t  10 k(介质温度 – 蒸发温度)。若蒸发器的压降较高,应当使用带外平衡的膨胀阀。也就是说,带有分液头的系统必须使用外平衡的膨胀阀。
