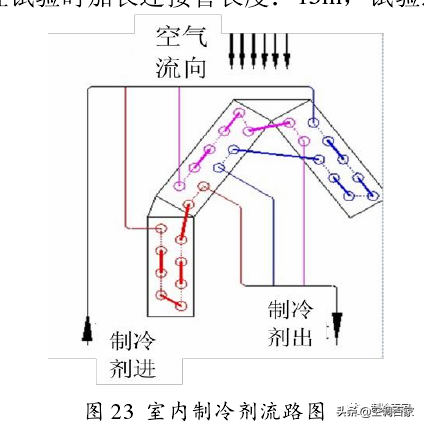

点击图片下载：《翅片式换热器设计与仿真课程资料》 对于翅片式换热器的设计，大部分的同行方法就是参考以前成功的案例来反推，尤其是对于小企业来说，绝大部分都是根据经验来设计的。 今天我们来做一套1.5HP家用空调的蒸发器和冷凝器的仿真分析，看下这个设计的蒸发器与冷凝器是否达到设计的需求： 案例： 基准样机室内机尺寸为（长× 宽×高）：838×273×179mm；贯流风叶规格 Φ92×645（35 叶片）；室内换热器为三折 C 型结构，14 根内螺纹 U 管，U 管直径为 Φ7，总长17970，管距 19.05，片距 1.4，片宽 12.7，片厚 0.095，翅片表面亲水涂膜处理。换热器流路见下图： 室外机尺寸为（长× 宽×高）：762×257.2×584.2mm；压缩机为三菱 KNB092FTAMC旋转式直流变频压缩机；室外风扇电机为直流无刷电机，型号 DR-9538-708；轴流风叶规格 Φ438（3 叶片）；节流部件为三花 1.65C-43 电磁膨胀阀；四通阀为三花三花 HSF-9；

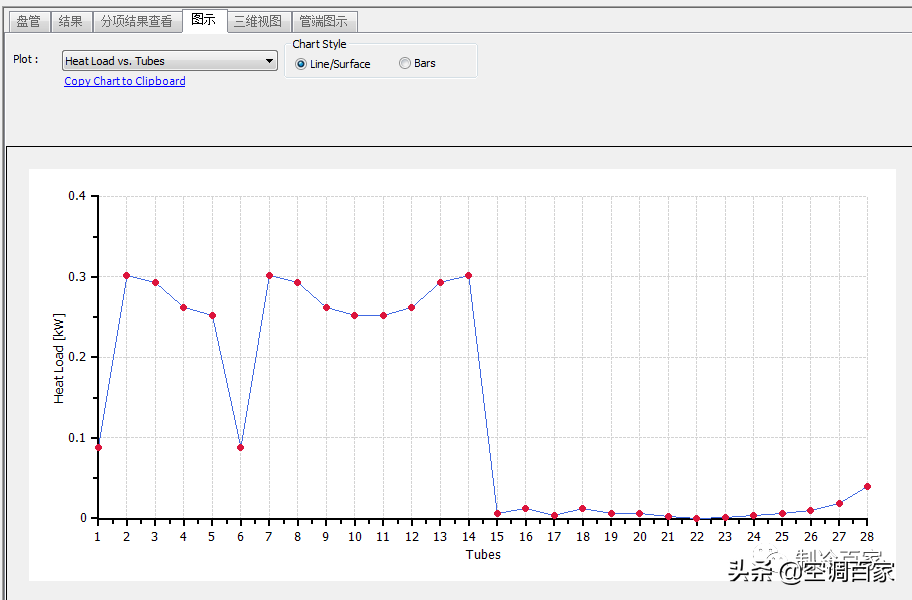

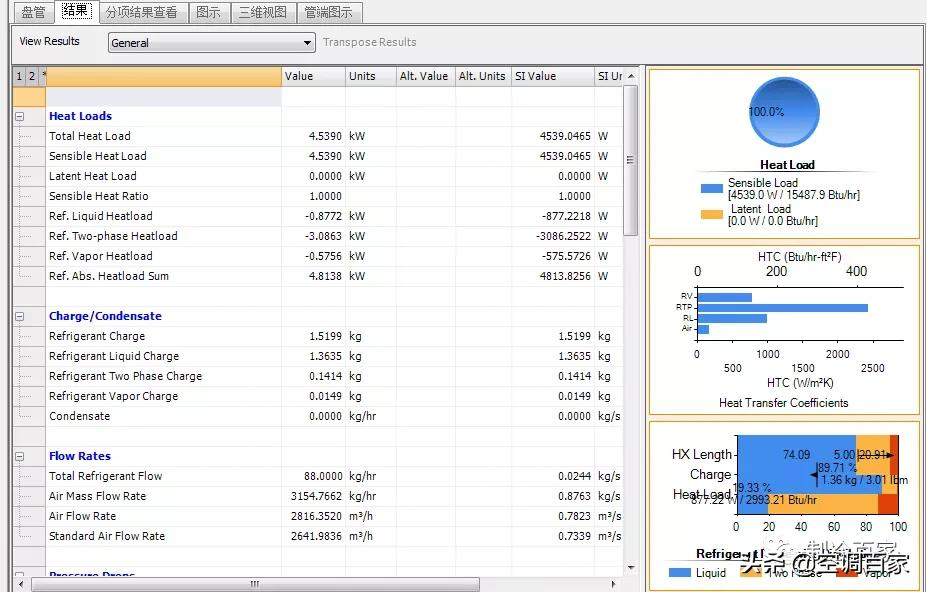

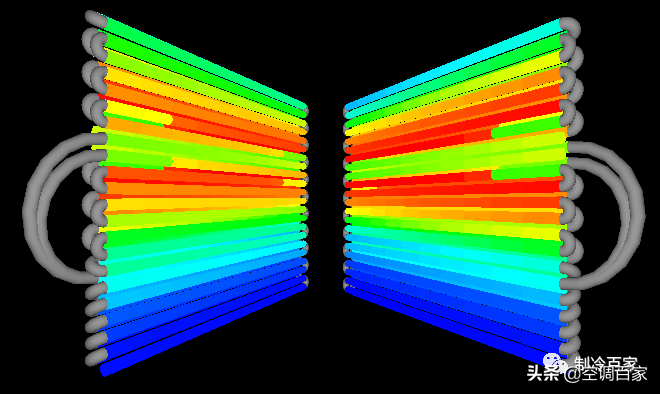

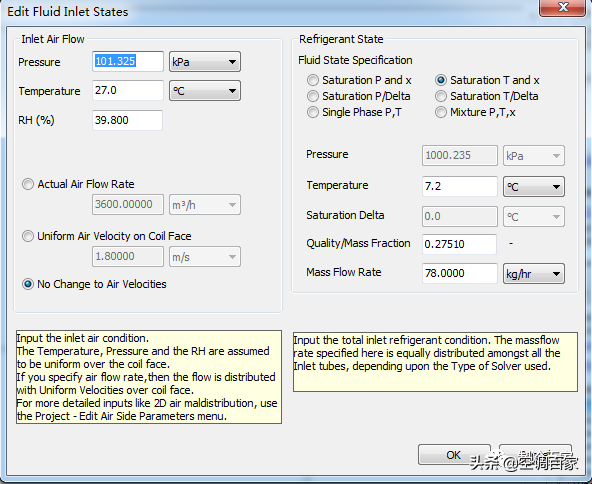

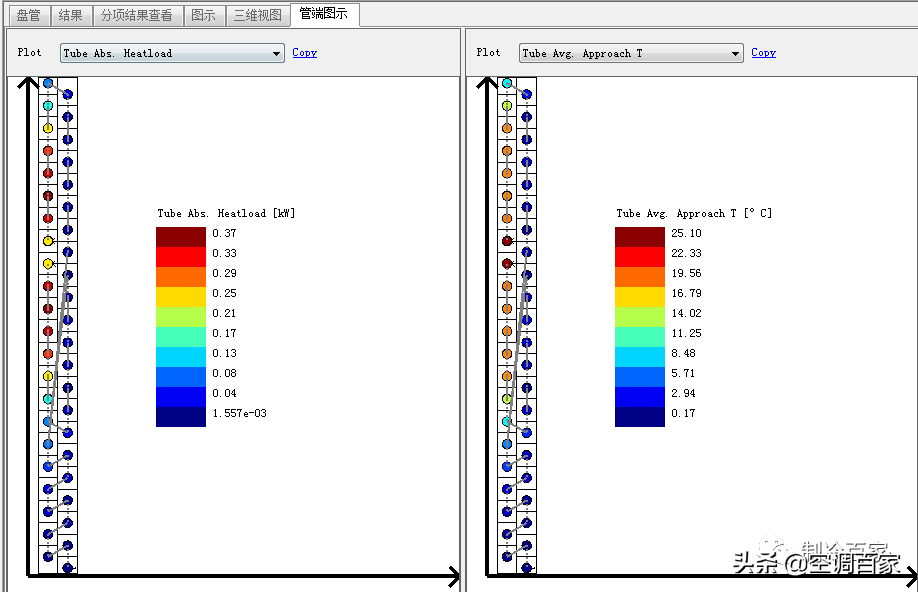

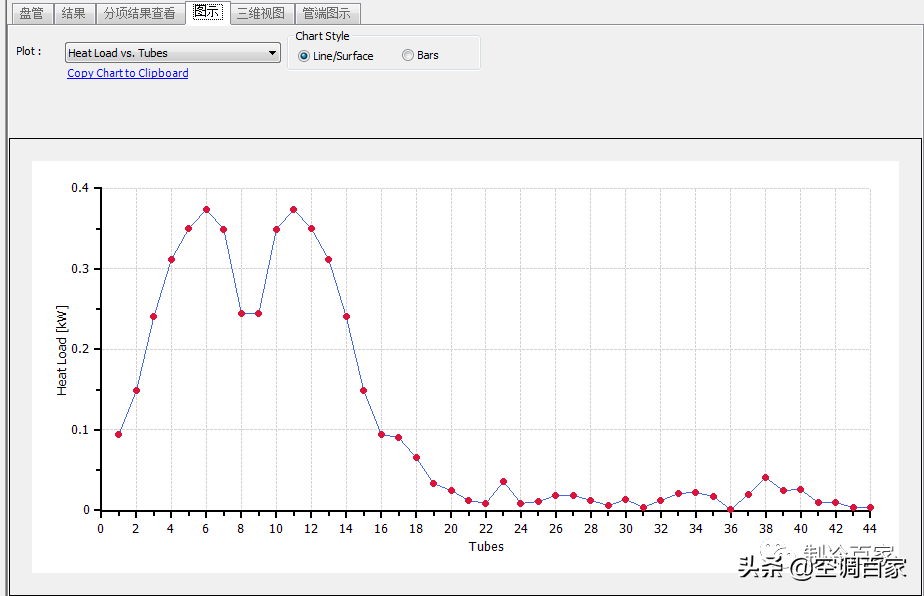

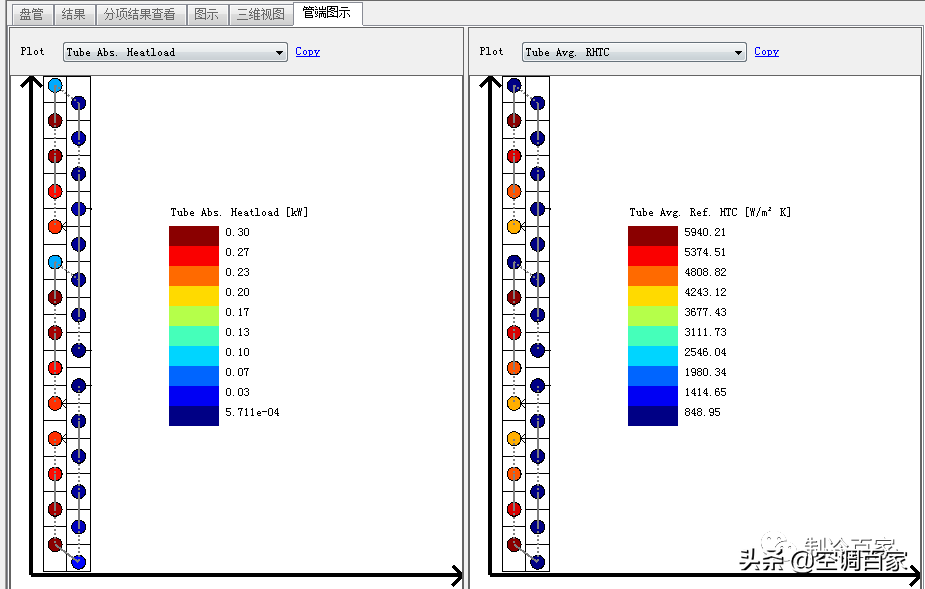

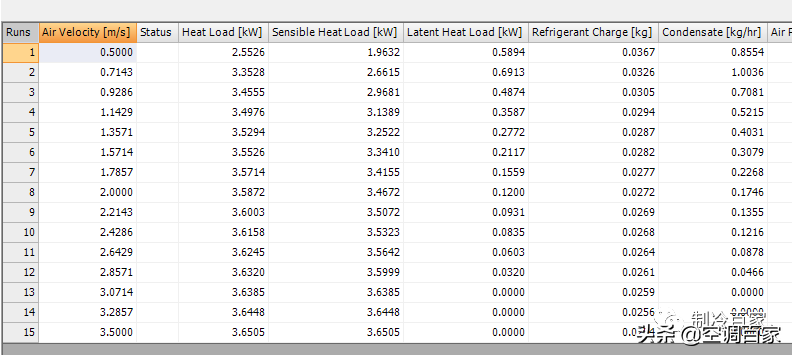

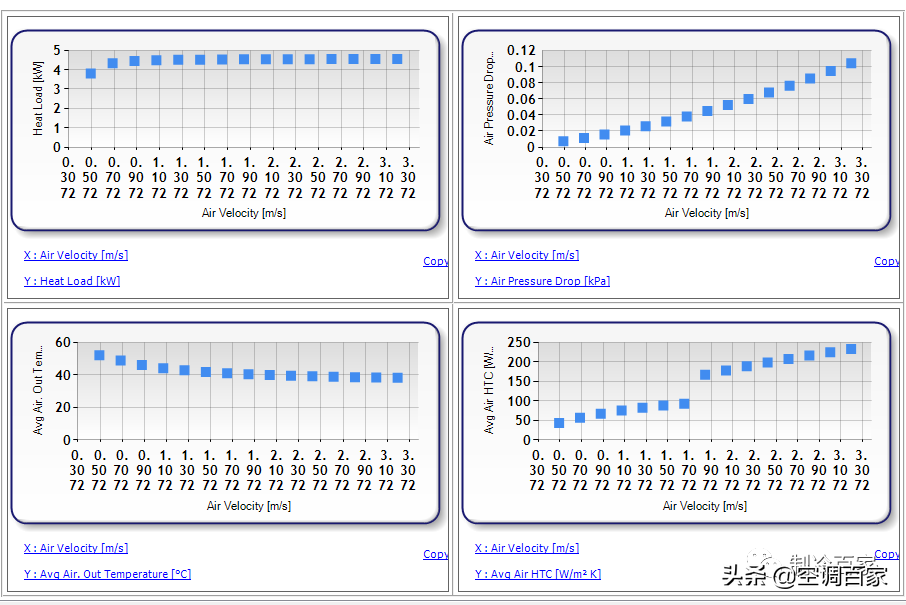

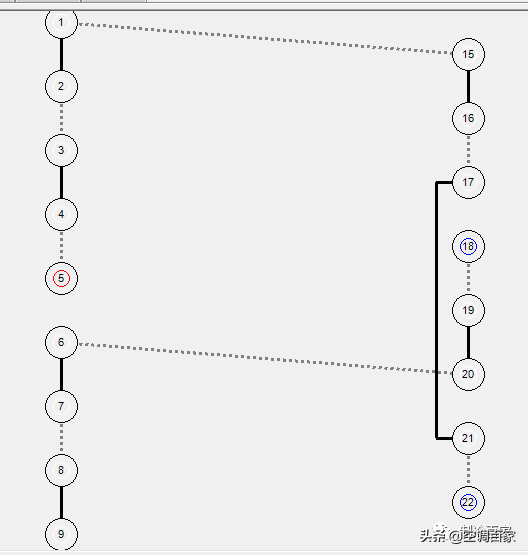

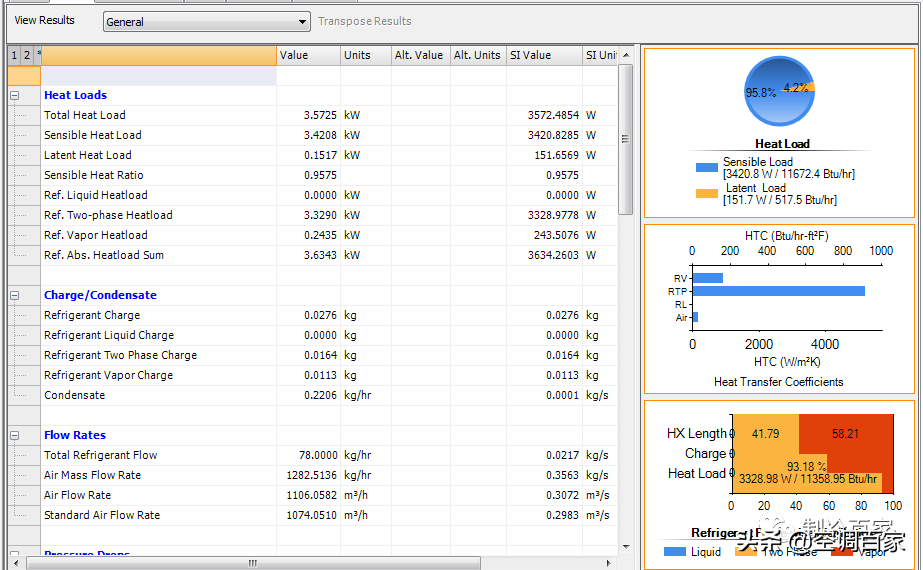

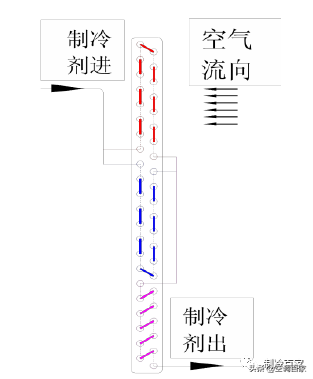

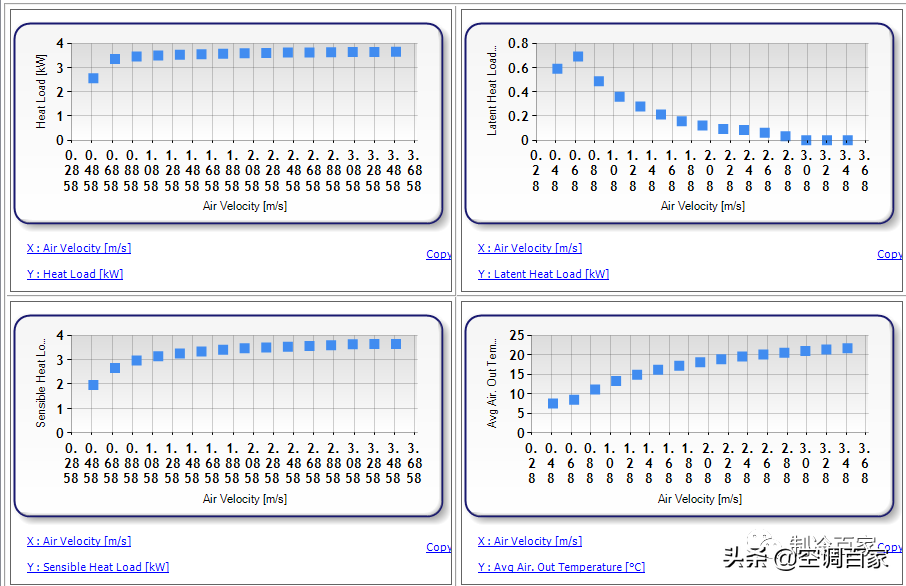

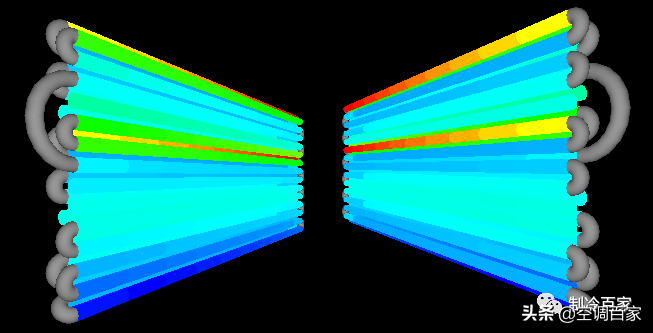

内外机连接管规格：液管 Φ6mm，气管 Φ9.52mm，连接管长度：7.5m。后续可靠性试验时加长连接管长度：15m，试验连接管总长度：22.5m。 一、蒸发器的设计与仿真： 我们先把蒸发器的设计参数导入到Coildesigner中，绘制流路： 输入已知参数： 运行软件，得到如下结果： 3D温度分布图： 以下为换热管1~28.每根换热管的换热量： 从上述的曲线图中，我们能看到，1~14管的换热量是远远大于15~28换热管的； 我们做一个参数化分析，看下换热量与迎面风速之间的关系： 风速变化设定为从0.5m/s到3.5m/s，均分为15个点； 算的结果如下： 从上述结算结果和曲线，我们试着得到以下结论： 01）、随着风速的增加0.5m/s~3.2m/s，蒸发器的换热量是逐渐增大的，但是风速越到后面，对换热量影响越来越小； 02）、随着风速的增加0.5m/s~3.2m/s，蒸发器的潜热量是越来越小的，也就是除湿效果越来越差； 03）、随着风速的增加0.5m/s~3.2m/s，空气的出口温度是逐渐增大的。 其他结论的话，各位同行可以自行根据仿真结果，得到其他一些结论； 二、接下来我们看下冷凝器的仿真结果； 流路设计：  计算结果：  3D温度分布图： 我们做一个参数化分析： 风速从0.5m/s~3.2m/s，看下换热量是如何变化的：  仿真结果：  从上述的计算结果和曲线变化规律，我们发现，出风口的温度是随着风速增加而减小的，压降是随着风速增加而增加的；这个在风机选型的时候需要注意；我们也很容易得到最佳的一个风速点。 好了，关于翅片式蒸发器、冷凝器的设计和仿真，我们给各位粉丝推出了一套课程：《翅片式换热器设计和仿真全套课程（软件+视频+说明书+案例） 》  内容目录：     需要本套资料的同行，请点击以下链接，进入课程的介绍： 翅片式换热器设计和仿真全套课程（软件+视频+说明书+案例） 推广版权声明1、转载或引用本网站内容须注明原网址，并标明本网站网址(http://www.zhilengbj.cn)。 2、本网站所有视频、电子书、图纸等均来自网络，本站只做资料的收集和整理，方便同行学习，不做任何商用！ 3、如果侵犯了你的权益，请发邮件至：coolgou1987@126.com，我们会及时删除侵权内容，谢谢合作！。 4、对不遵守本声明或其他违法、恶意使用本网站内容者，本网站保留追究其法律责任的权利。 5、资料来源于网络，由于内容太多，版权所有者没法联系到，如果你是版权者，联系我们给予一定的补偿！。 |
