【Flowmaster 制冷仿真实例】基于Flowmaster的平流式冷凝器性能仿真及优化

[复制链接]
Steven.liu 发表于 2020-11-16 17:00:48 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
【Flowmaster 制冷仿真实例】基于Flowmaster的平流式冷凝器性能仿真及优化
  • 文件大小2MB
  • 上传时间2020-11-16
  • 下载权限制冷原理VIP、全站VIP、终极VIP
  • 提取码免费资料,注册会员下载全套
分享至:

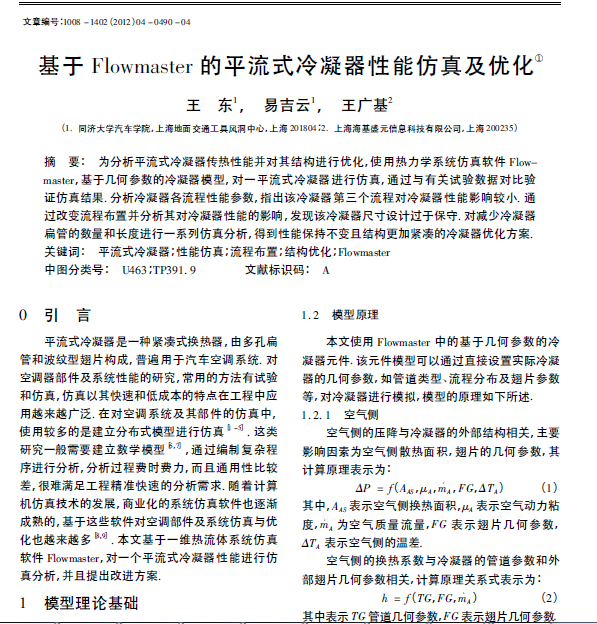

【Flowmaster 制冷仿真实例】基于Flowmaster的平流式冷凝器性能仿真及优化


摘要为分析平流式冷凝器传热性能并对其结构进行优化,使用热力学系统仿真软件Flow
master,基于几何参数的冷凝器模型,对一平流式冷凝器进行仿真,通过与有关试验数据对比验
证仿真结果.分析冷凝器各流程性能参数,指出该泠凝器第三个流程对冷凝器性能影响较小.通
过改变流程布置并分析其对冷凝器性能的影响,发现该冷凝器尺寸设计过于保守.对减少冷凝器
扁管的数量和长度进行一系列仿真分析,得到性能保持不变且结构更加紧凑的冷凝器优化方案.
