【综合性能实验室】20HP多联机+水系统实验室 3D效果图

[复制链接]
Steven.liu 发表于 2023-1-4 21:14:39 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
【综合性能实验室】20HP多联机+水系统实验室 3D效果图
  • 文件大小5MB
  • 上传时间2023-01-04
  • 下载权限热泵采暖VIP、全站VIP、终极VIP
  • 提取码免费资料,注册会员下载全套
分享至:

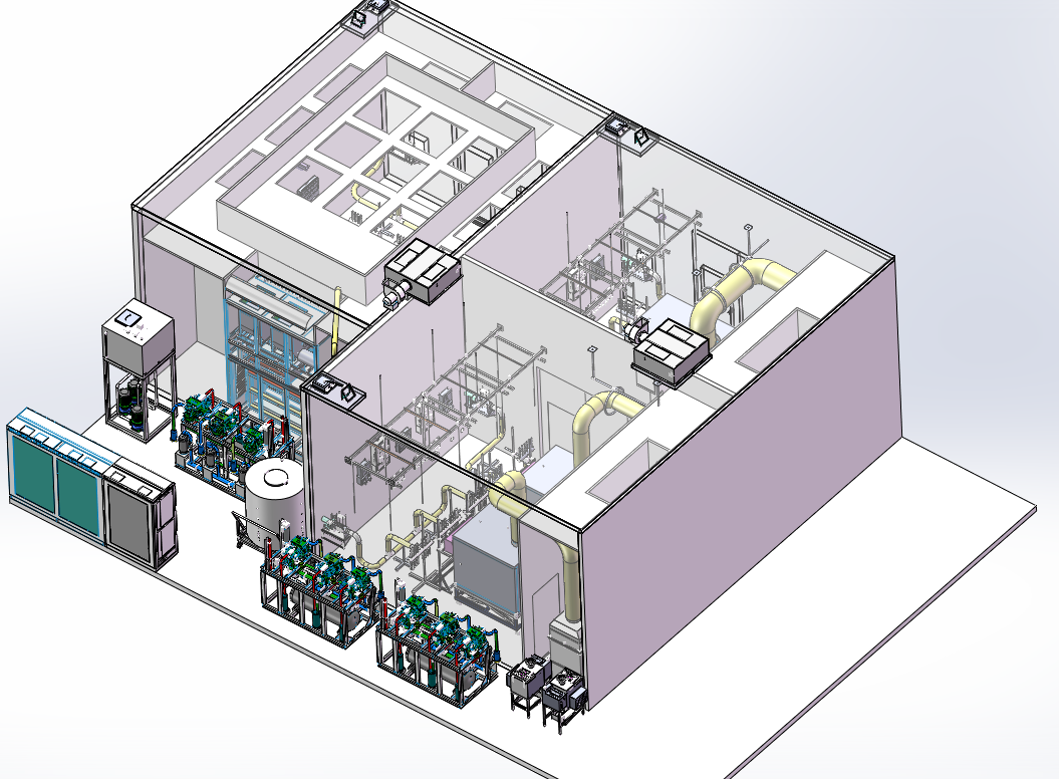

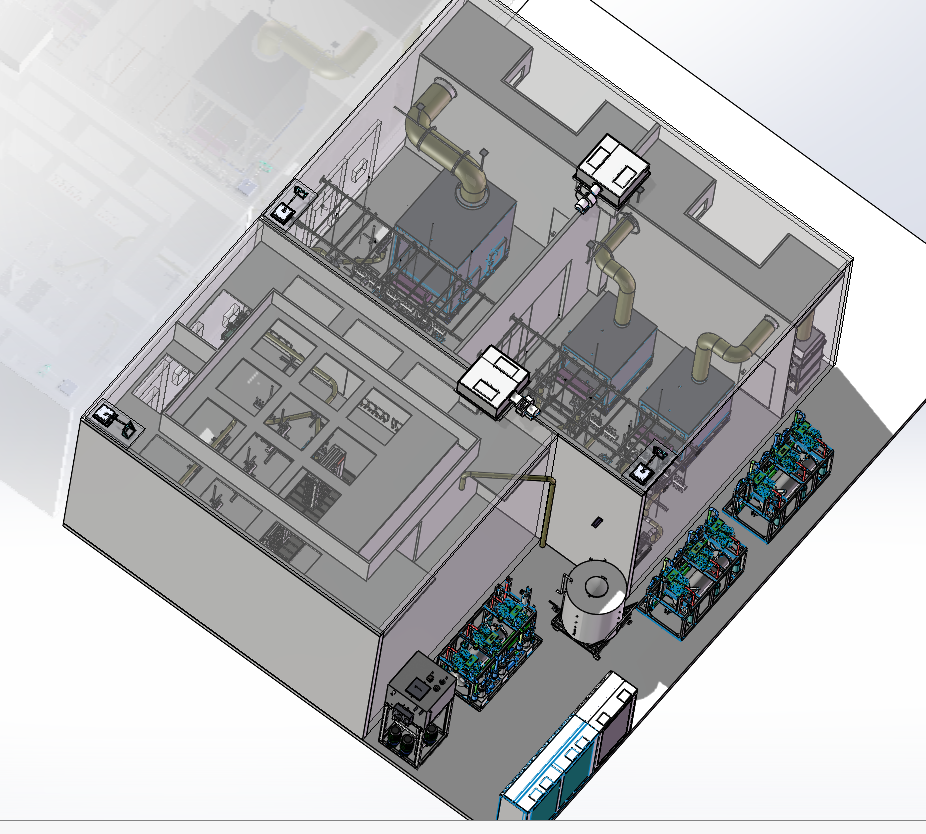

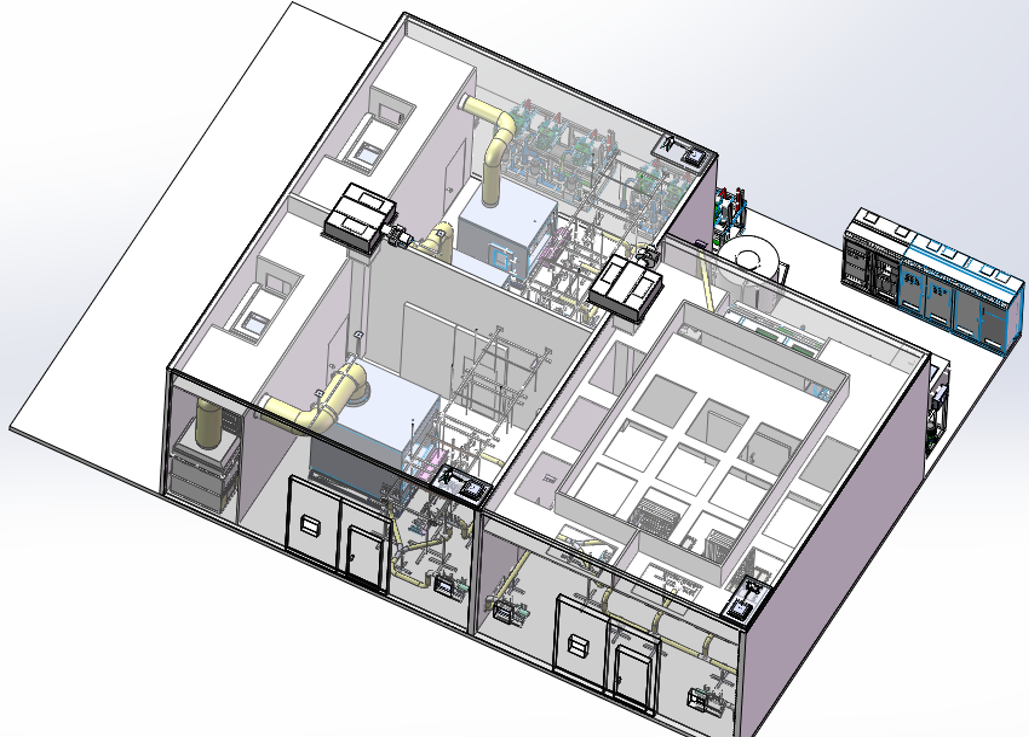

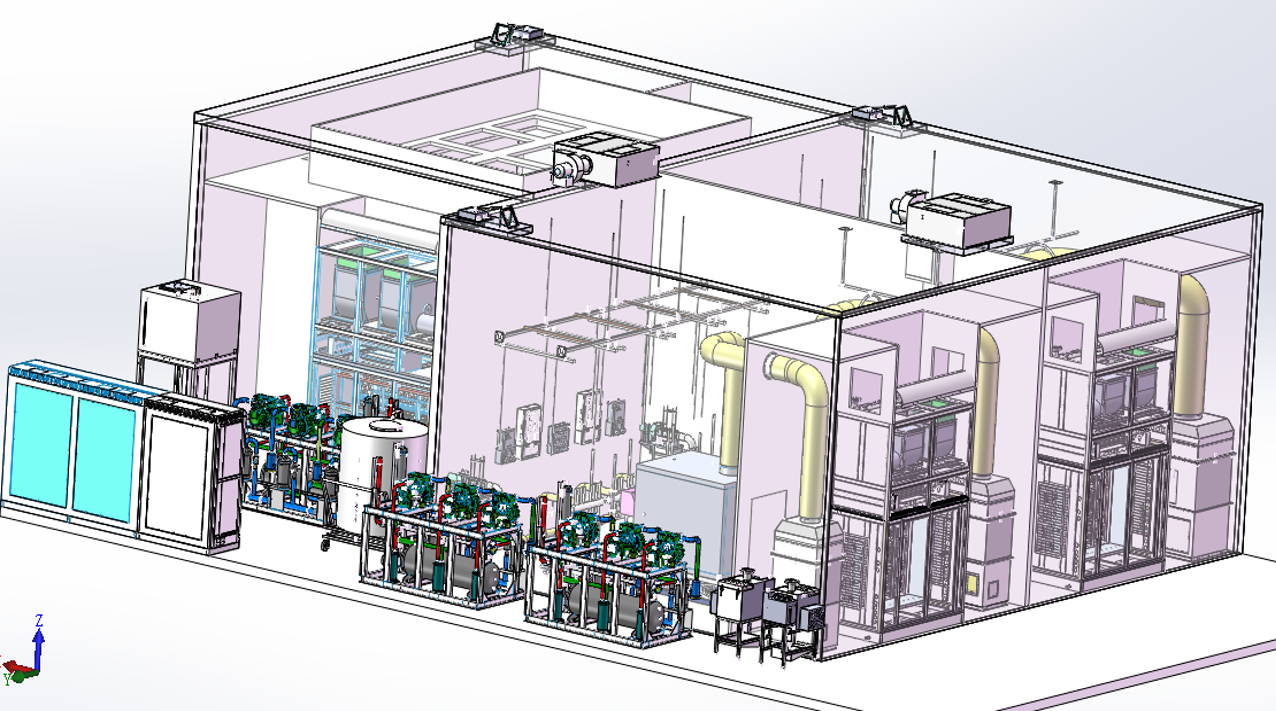

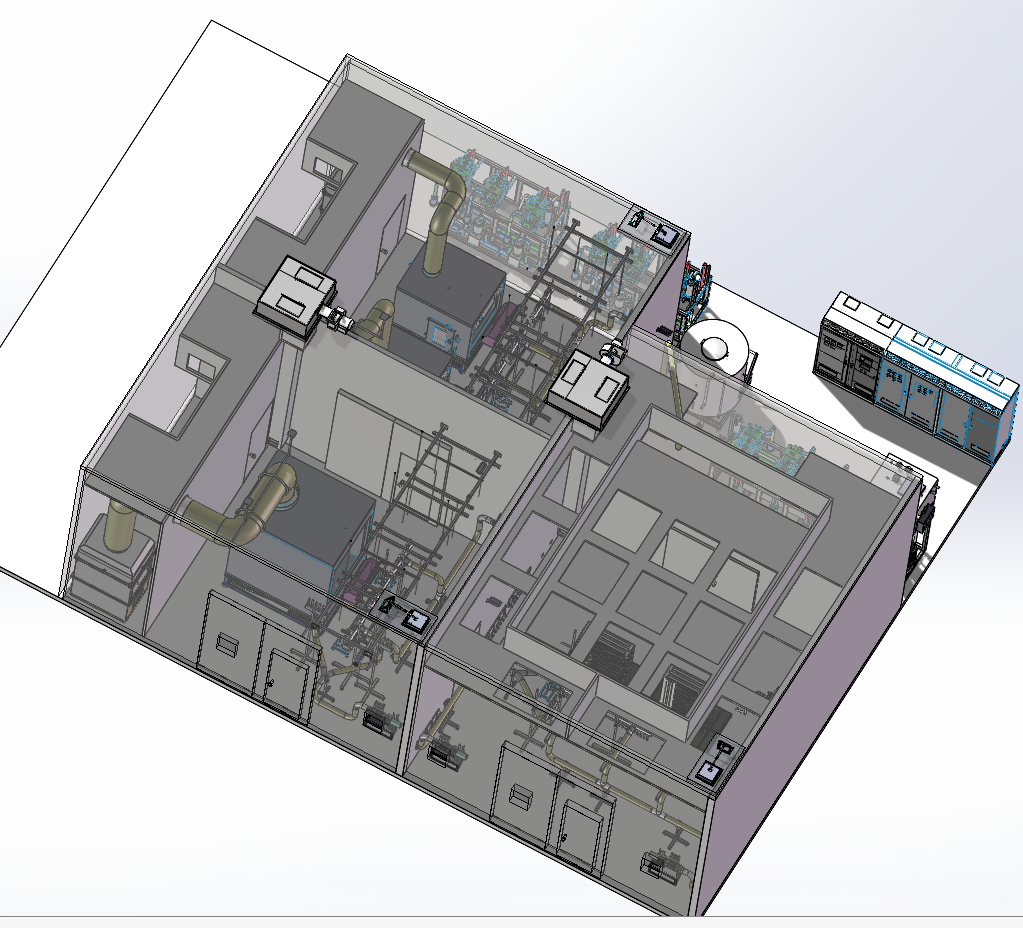

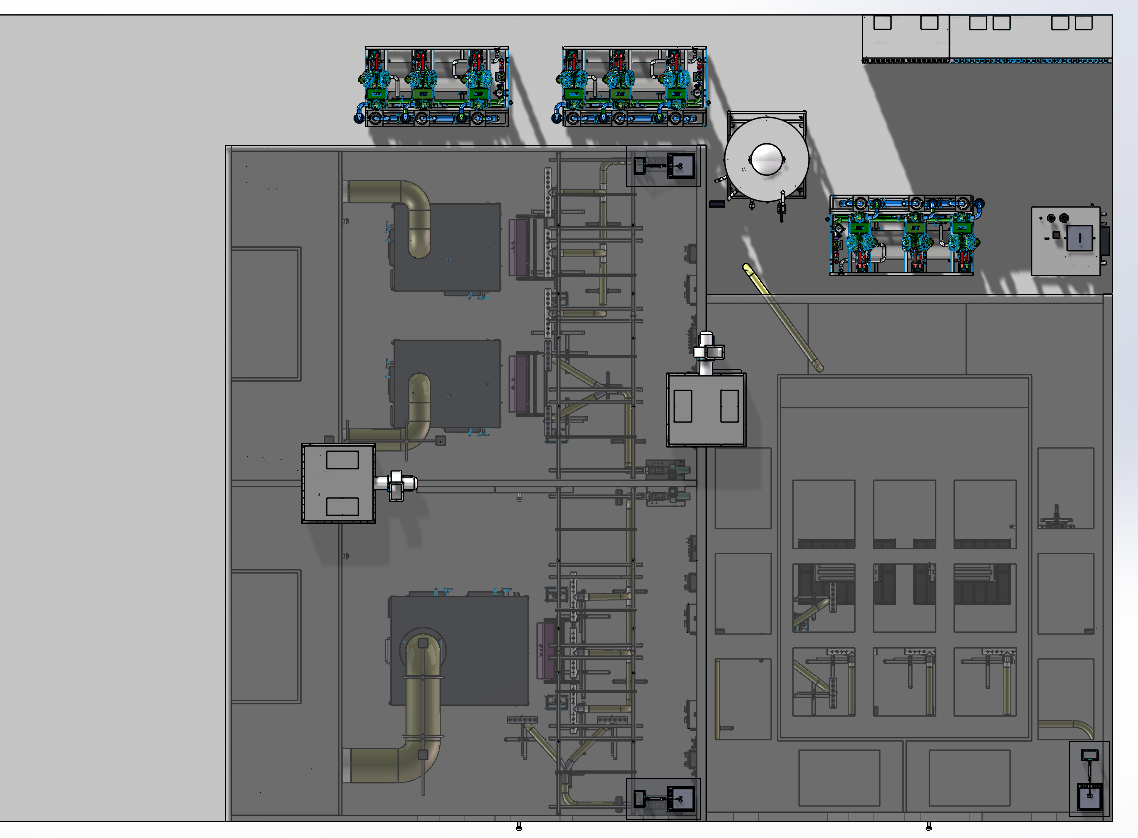

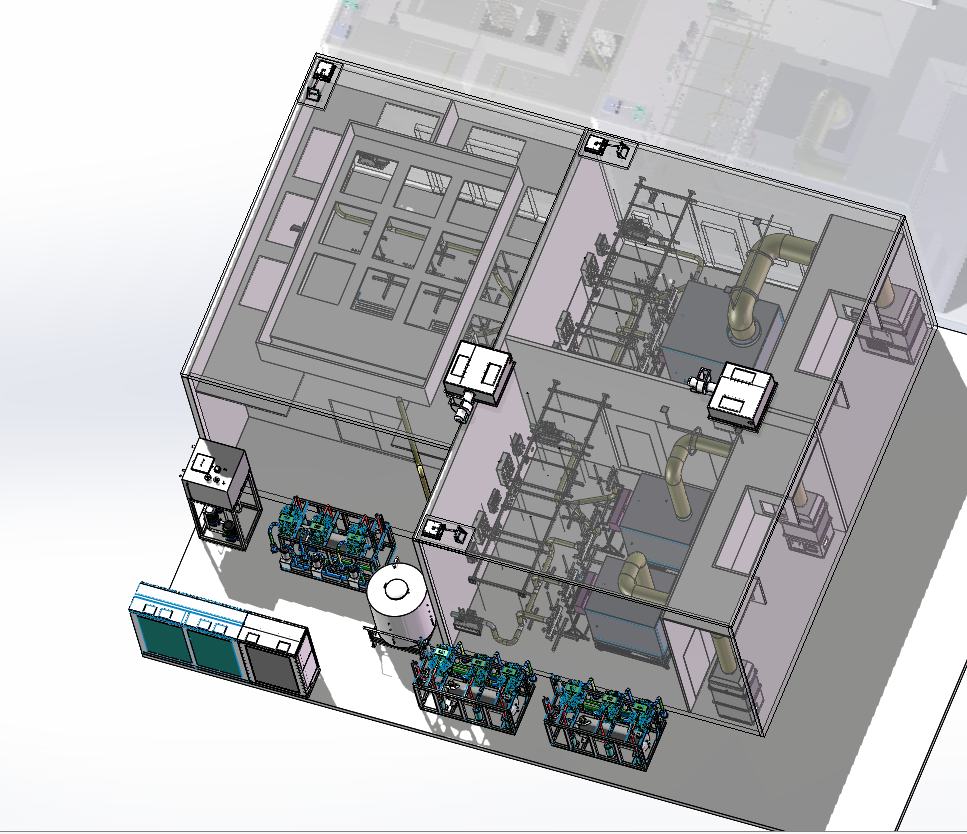

【综合性能实验室】20HP多联机+水系统实验室 3D效果图



实验室区域范围约:

长*宽*高=18m*13.5*5.5,包含机组设备区域。要求实验室能合理布局

试验室尺寸

1.A室库门:旋转双开门2500(W)×3000(H)其中一扇门加一个单开门800(W)×2000(H)
2.A1室/A2室库门:旋转双开门,2500(W)×3000(H)其中一扇门加一个单开门800(W)×2000(H)
3.室内和室外各带约400mm×450mm 中空观察窗,室外侧带电热防露。
4.室外侧使用150mm,室内侧使用100mm硬质聚氨酯双面彩钢保温板,彩钢板内外壁厚1.0/1.0mm;送回风腔的隔板等均50mm聚氨酯双面彩钢板。库体为晶雪,方凌,昌雪,冰晶等品牌。
5.底架采用6.3#槽钢铺设,上层地板为3mm厚304L不锈钢地板,可承重1T的要求,并内置排水沟。
6.根据需要在各试验间的墙体开穿管圆孔,圆孔的开口尺寸为Ф100mm*2,配管孔必须作相应的处理(比如用橡胶框封边,用锥形橡胶塞堵口防止实验室之间相互渗漏热)。
7.库板材质符合B1级防火等级,阻燃测试按GB8624-2006的要求,并提供最新的消防测试报告或证书。(施工前需提供有甲级或乙级资质的消防设施工程设计出具的库板达到B1级,并符合国家消防规范要求的书面证明和现场库板需取样后送国家防火建筑材料质量监督检验中心出具合格的检测报告,费用由乙方支付)
8.实验室库板门锁和拉杆采用日本TARKIN或同等级其它品牌,应有10年以上的质保期,相应的备件应配备。

内窗口需要用不锈钢板进行加固处理,且与可拆卸的密封板配合严密。
9.每个室内侧设计吊顶滑杆支架并配置吊杆,滑杆支架高度需离地面3.5m以上,吊杆长度最低离地面1.5m及直径不低于20mm、吊杆材料使用SUS304不锈钢制作。可同时安装4个被试内机空调,实现上下左右移动方便安装。

提供吊杆拉力受限极限测试报告
10.测试工装:壁挂机2个:宽800mm、高1800mm;可手动升降,工装设计应符合标准要求,材料使用不锈钢制作,同时后侧和顶部需设计平板支撑面可升降模仿用户实际安装使用。

室内侧配置风管机测试工装架2个。尺寸长宽高:1200mm*1600mm*500mm,使用不锈钢制作。
11.室内外侧配置测试支架接水盘不锈钢工装共4个,带轮子。尺寸:1200mm*1600mm2个;1600*2000mm2个
12.配电箱要求:(防爆型)

1)将电控箱都放置在室内侧,每个三相功率计对应两个配电箱。

2)室内侧B室配4个配电箱,C室配4个配电箱,配置电源指示灯,电压表,漏电空开;每个配电箱配置100A和150A接线端子排(插座)各两个。每个室内侧配置两大两小四个防爆航空插头。三相和单项需单独区分设计(满足单项120A)

3)每个配电箱带松下或公牛10/16/32A多功能单相市电工业插座两个。

4)配电箱采用不锈钢制作,被测机电源空气开关扳手外露在箱体盖,便于操作。

5)被测机接线箱下面需配置专用绝缘垫,厚度5mm以上,大小80cm*80cm以上。

6)需配置外机使用的五芯线,可承受16、32、60、150A的10米带压线鼻联机线各2套

7)配电箱均需增加“当心触电”警示标识,尺寸符合国家标准。线路严格执行防爆设计,使用镀锌管。

8)机组区配置电源工业插座,便于维修设备
13.热电偶连接方式要求快速接头夹线式连接,拆卸简单,连接后牢固不易脱落。另提供热电偶线备件200米
14.每个压力点配置R410A、R32、R290专用压力连接皮管各5m,同时配置被测机相应使用的毛细管工装200米
15.顶部送风板均采用铝合金送风孔板(孔板厚0.8mm,孔板间结合紧密不易脱落)
16. 照明:

试验房间的照明应能在低温工况下(-35℃)正常使用,安装防爆节能LED灯,室外侧的房间需增加2个低温灯。每个房间光照度达到500勒克斯
