CFD教程和案例:客机舱室内的流动和传热分析

[复制链接]
Steven.liu 发表于 2023-5-28 15:47:21 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
CFD教程和案例:客机舱室内的流动和传热分析
  • 文件大小12MB
  • 上传时间2023-05-28
  • 下载权限制冷原理VIP、全站VIP、终极VIP
  • 提取码免费资料,注册会员下载全套
分享至:



CFD教程和案例:客机舱室内的流动和传热分析

制冷百家资料库下载汇总:(直接点击,可以跳转链接)
1.【今日有特惠】家用空调、热泵、除湿机小型制冷系统如何做设计?
2.【会员免费】小型翅片式换热器设计软件和课程全套下载;
3.【经典下载】制冷从业者10大必备软件+50个设计选型软件包!
4.【会员免费】Excel制冷仿真入门到精通全套课程
5.【年底特惠】10000G制冷行业资料下载,会员免费~
6.【VIP资料更新】Coolpack制冷仿真软件与中文课程资料包
•本算例仿真的客机舱室内结构如下图所示,由于客机舱室内结构具有左右对称性,因此使用对称的半模型以减少网格和计算量,中间的边界是对称面(Symmetry)边界。此外,客机舱室内结构在前后方向上也具有周期性排布,因此取其一个周期性区域以进一步减少网格和计算量,前后边界是平移周期性边界(Translational Periodic Zone)。在一个周期性区域的模型内,具有3个空调入风口和1个空调回风口。仿真客机尚未起飞,仍然停留在地面时的工况,客机舱室外部环境假设为夏季30摄氏度,人体表面维持固定温度37摄氏度。

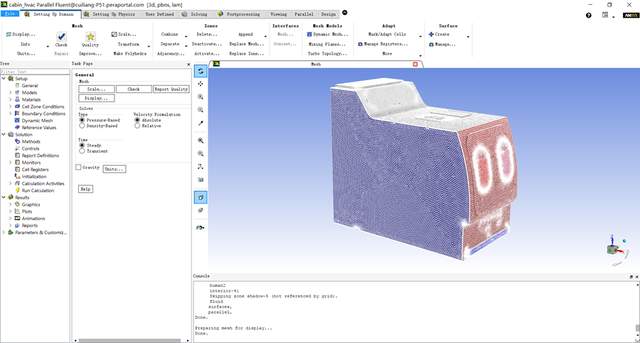

•菜单中点击【File】>【Read】>【Mesh…】,选取网格文件cabin_hvac.msh.gz,点击OK导入网格。此时,图形界面中可以查看导入的网格。


•树中点击【Setup】>【General】>【Mesh】>【Scale…】,Scaling选择Convert Units,Mesh Was Created In从下拉菜单中选择mm,点击Scale对网格进行缩放。注意Scale按钮只能点击一次,不能重复点击。View Length Unit In选择mm,以毫米为单位查看当前模型的尺寸范围是否正确。

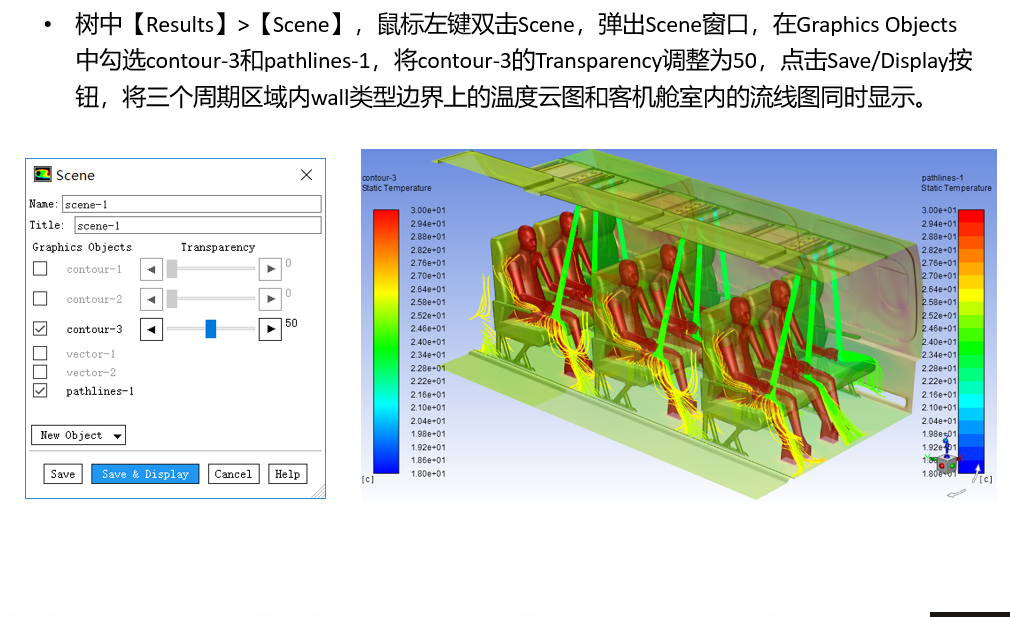

•在最左侧的树中,使用【Results】中的相关工具,对计算结果进行后处理。
•首先,创建通过两个乘客所在位置的平面切面,本算例中使用Plane的方式创建,也可以使用Iso-Surface的方式创建。在菜单中点击【Postprocessing】>【Surface】>【Create】>【Plane…】,弹出Plane Surface窗口,在Options中勾选Point and Normal,在Points的x0中输入360.8,y0和z0保留默认值,Normal的ix中输入1,iy中输入0,iz中输入0,New Surface Name中输入x-plane-human1,点击Create按钮生成通过human1所在位置的平面切面。继续在Points的x0中输入1060.8,New Surface Name中输入x-plane-human2,点击Create按钮生成通过human2所在位置的平面切面。再点击Close关闭Plane Surface窗口。
