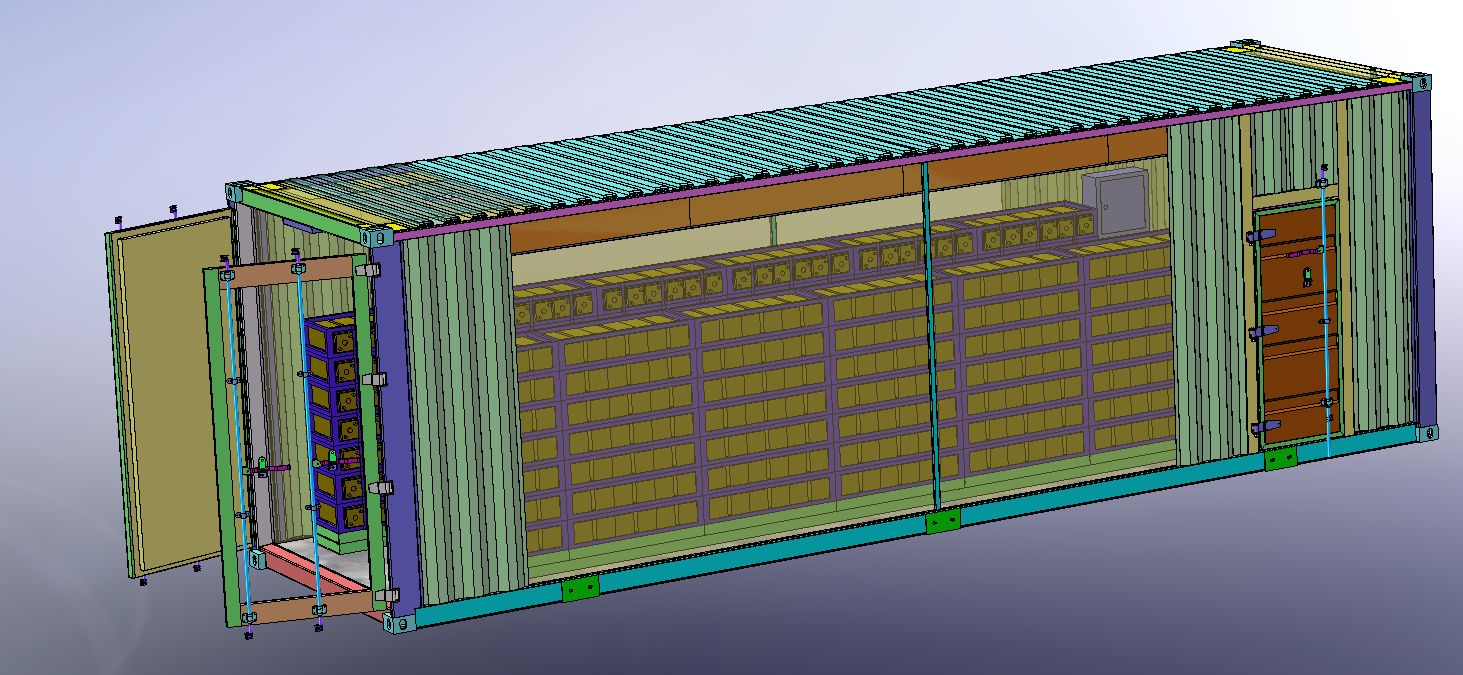

【三维】T36-储能集装箱30尺高柜储能集装箱3D图纸
集装箱储能系统（CESS）是针对移动储能市场的需求开发的集成化储能系统，其内部集成电池柜、锂电池管理系统（BMS）、集装箱动环监控系统，并可根据客户需求集成储能变流器和能量管理系统。
集装箱储能系统具有简化基础设施建设成本、建设周期短、模块化程度高、便于运输和安装等特点，能够适用于火力、风能、太阳能等电站或海岛、小区、学校、科研机构、工厂、大型负荷中心等应用场合。
集装箱分类 按使用材料分类 铝合金集装箱：优点是重量轻，外表美观，防腐蚀，弹性好，加工方便以及加工费、修理费低，使用年限长；缺点是造价高，焊接性能差； 钢制集装箱：优点是强度大，结构牢，焊接性高，水密性好，价格低廉；缺点是重量大、防腐性差； 玻璃钢制集装箱：优点是强度大，刚性好，内容积大，隔热、防腐、耐化学性好，易清扫，修理简便；缺点是重量大，易老化，拧螺栓处强度降低。
储能集装箱的设计主要分为两部分 1、电池仓：电池仓主要包括电池、电池架、BMS控制柜、七氟丙烷灭火柜、散热空调、烟感照明、监控摄像头等。电池需要配备相对应的BMS管理系统。 电池的类型可以是铁锂电池、锂电池、铅炭电池及铅酸电池。散热空调根据仓里的温度进行实时调节。监控摄像头可以远端监控仓里设备的运行状态。可以组成一个远程的客户端，通过客户端或者app对仓里设备的运行状态、电池状态等进行监测和管理。
2、设备仓：设备仓主要包括PCS和EMS控制柜。PCS可控制充电和放电过程，进行交直流的变换，在无电网情况下可以直接为交流负荷供电。 EMS在储能系统的应用里面，功能和作用都比较重要。在配电网方面，EMS主要通过跟智能电表的通讯，采集电网实时功率的状态，并实时监测负载功率的变化。控制自动发电，对电力系统状态进行评估。 1MWh的系统里面，PCS和电池的比例可以是1:1或者1:4（储能PCS250kWh，电池1MWh）。
3、1MW集装箱式变流器散热设计采用前进分后出风的设计，这种设计适用于将所有PCS全部放置在同一个集装箱的储能电站。将集装箱内部配电系统的走线、维护通道及散热设计整体一体化优化设计，便于远距离运输，减少事后维护的成本。 集装箱储能系统组成
