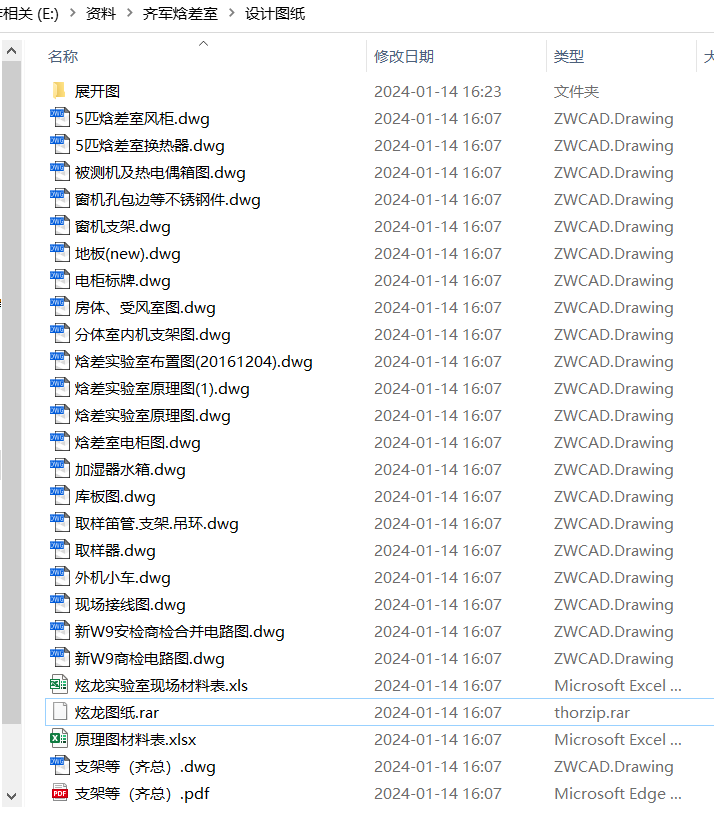

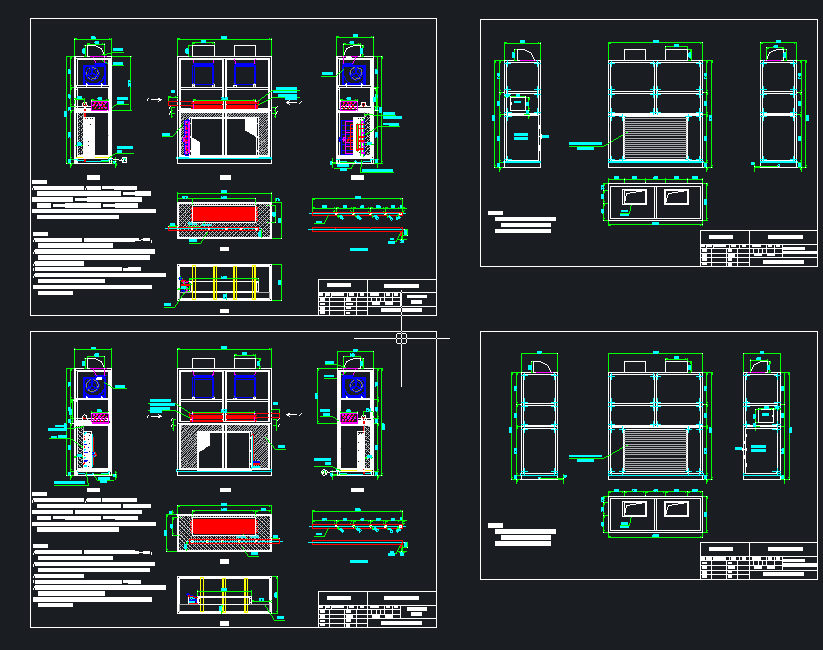

5HP焓差实验室全套设计图纸下载（结构、电气、制冷等）

5HP焓差实验室全套设计图纸下载（结构、电气、制冷等）

   1、用途 ：本实验室采用焓差法测定房间空调的制冷能力、制热能力、低温非稳态制热能力、功耗、和季节性能耗效率。可作为室内空调检测装置和设计开发的重要手段。
       （1）依据：GB/T7725-96《房间空气调节器》，GB/T17758-1999《单元式空气调节器》
       （2）施工规则依据：国家有关暖通空调，给排水工程施工规范。
       2、主要设备及工程
       （1）实验室房间结构      （2）压缩冷凝机组       （3）空气再处理设备
       （4）加湿加热器          （5）风量测试装置        （6）控制柜
       （7）测量仪表            （8）制冷系统管道工程    （9）配水系统
       （10）电气接线          （11）冷却及给水排水系统 （12）计算机系统
       3、其他设备及工程
       （1）冷凝积水排除（2）实验室照明 （3）标准机
       空调焓差实验室由两个房间组成（室内侧和室外侧）。每个房间配备一个空气处理装置，以控制每个房间的空气状态。此外，室内侧还设有一套空气测量装置，用于测量机器的空气量和出口焓。空气测量装置包括静压箱、接收室、喷嘴和引风机。
测量方法是将被测空调器安装按实际情况安装。通过控制被试机室内外侧的干湿球温度，测量了室内机进出口空气的温度、湿度和风量，计算出制冷量和制热量。
       该实验室可扩展为一拖三焓差实验室（由四个恒温室组成）。可以进行一套一拖三空调试验，也可以独立同时进行两套一拖一空调试验。
       4、测试项目
       ①额定制冷能力试验
       ②额定制热能力试验
       ③最大运行制冷试验
       ④最小运行制冷试验
       ⑤最大运行制热试验
       ⑥最小运行制热试验
       ⑦冻结试验
       ⑧凝露试验
       ⑨冷凝水排除试验
       ⑩自动除霜试验
       5、技术规格(仅供参考)
       ①室内侧干球温度范围：10～50℃
       ②室内侧相对湿度范围：30～85% RH
       ③室外侧干球温度范围：－15～55℃
       ④室外侧相对湿度范围：30～90% RH
       ⑤制冷量测试范围：2.0～15 kW
       ⑥制热量测试范围：2.0～16 kW
       ⑦供试空调室内机风量测量范围：4～40 m3/min
       ⑧干球温度控制精度：±0.2℃
       ⑨湿球温度控制精度：±0.2℃
       ⑩重复性精度：±1%
       ⑾准确性精度：±2%
       ⑿控制方式：手动控制或自动控制   实验台
       ⒀实验室规格：3HP空调焓差实验室，5HP空调焓差实验室，10HP空调焓差实验室，15HP空调焓差实验室，10HP一拖二空调焓差实验室，10HP一拖三空调焓差实验室。
