【毕业设计】2000L立式敞开式食品冷藏陈列柜

[复制链接]
admin 发表于 2018-4-20 17:24:50 | 显示全部楼层 |阅读模式 打印 上一主题 下一主题
【毕业设计】2000L立式敞开式食品冷藏陈列柜
  • 文件大小12MB
  • 上传时间2018-04-20
  • 下载权限制冷原理VIP、全站VIP、终极VIP
  • 提取码免费资料,注册会员下载全套
分享至:



一、资料介绍:

1)、毕业设计原文
2)、毕业设计开题报告
3)、毕业设计外文翻译
4)、毕业设计答辩申请

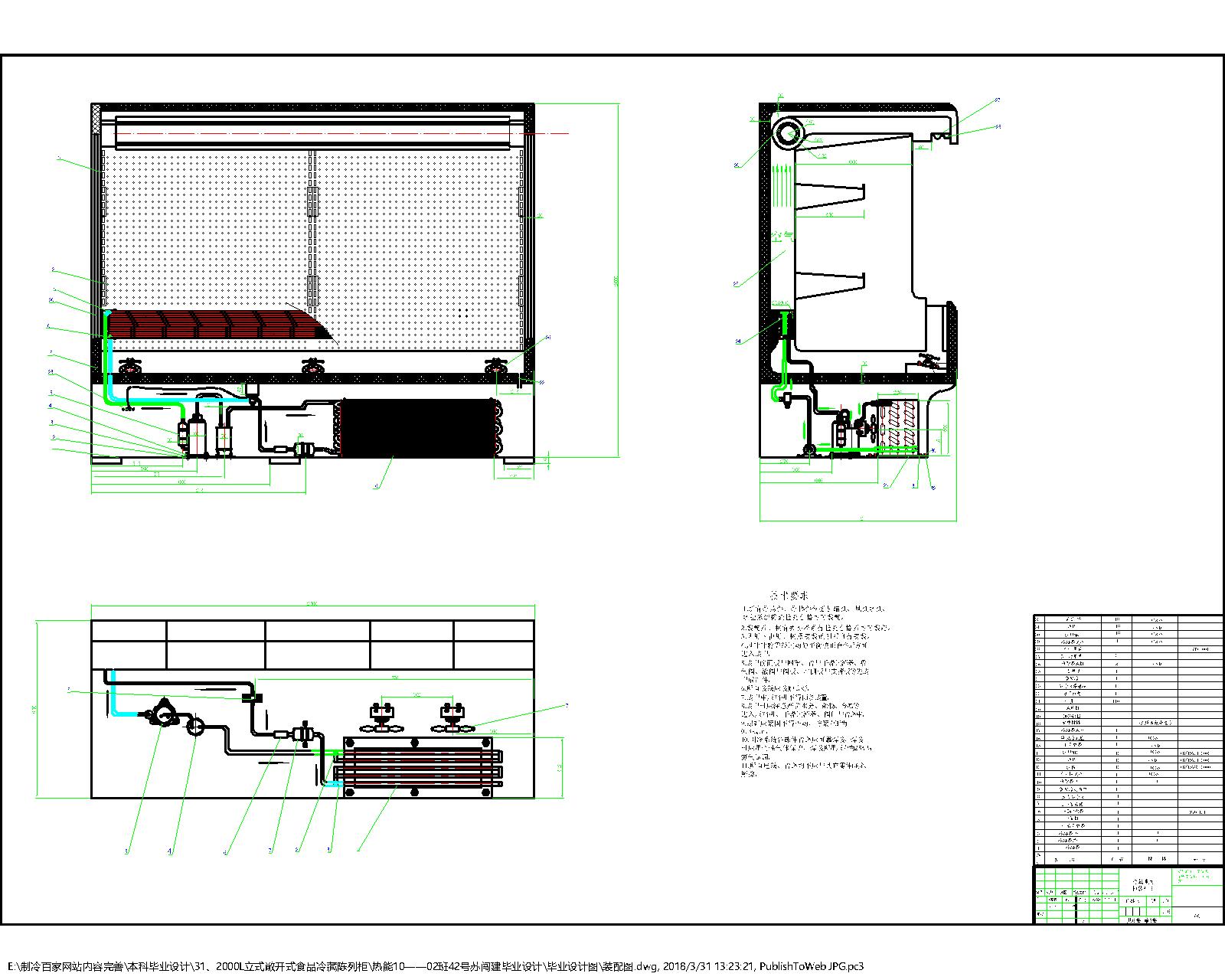

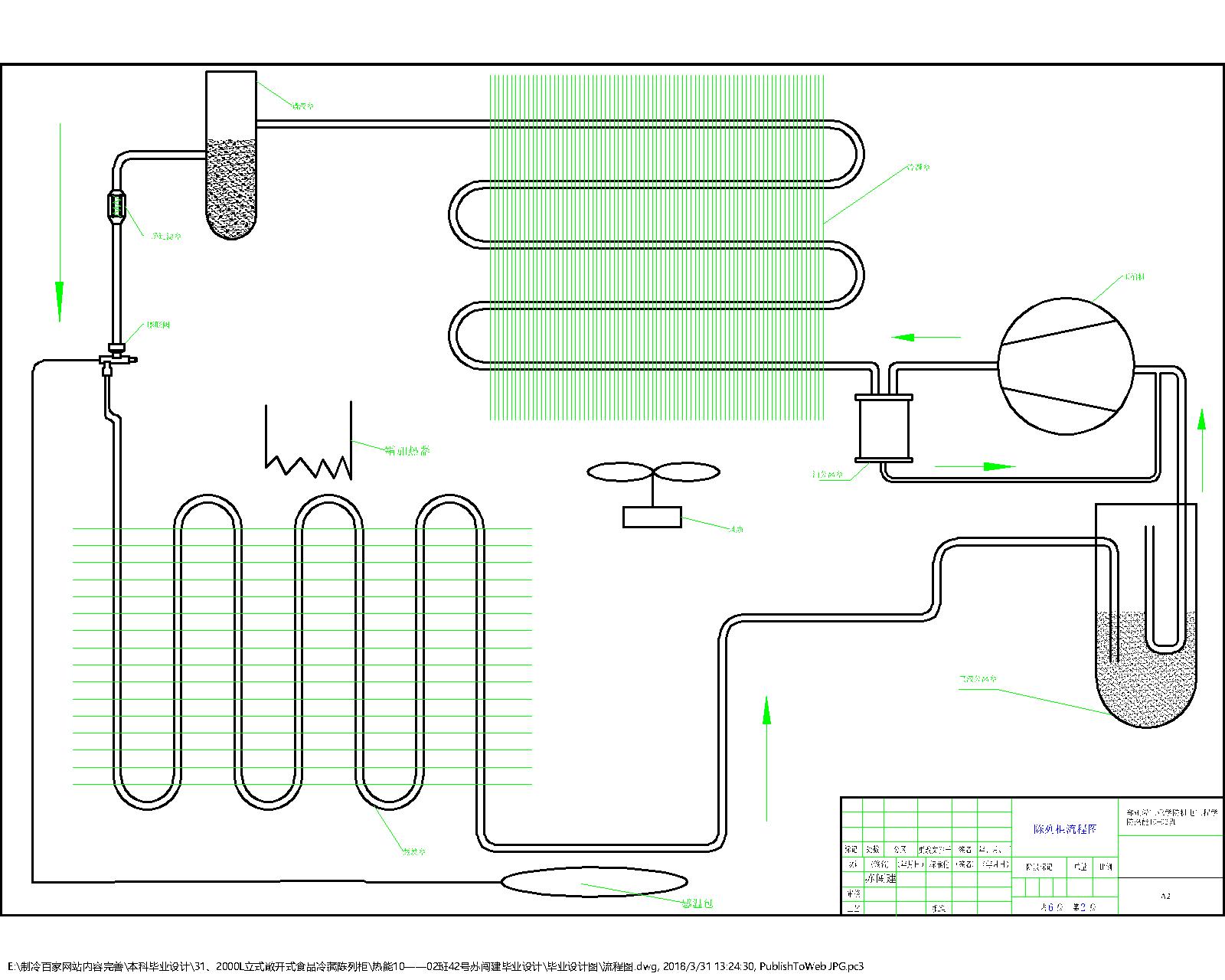

5)、毕业设计配套系统图
6)、毕业设计配套组装图
7)、毕业设计配套零部件图
8)、毕业设计配套电气图


二、内容摘要:

本设计简要的介绍了2000L立式敞开式食品冷藏陈列柜的设计情况,其中制冷剂采用R22。陈列柜外形尺寸为2500×950×2000(长×宽×高),热负荷为1135w。冷凝器采用翅片式换热器,选择9.52mm的紫铜管为传热管,冷凝器所需管外侧传热面积为5.61mfile:///C:/Users/steven/AppData/Local/Temp/msohtmlclip1/01/clip_image004.png,蒸发器选择翅片式换热器,选择φ10mm×0.7mm的紫铜管为传热管,所需管外侧传热面积为6mfile:///C:/Users/steven/AppData/Local/Temp/msohtmlclip1/01/clip_image004.png,选择国产RF1型平衡式热力膨胀阀。制冷剂方面,本设计简单介绍了其发展过程,物性参数及其对环境的影响,经过综合考虑压缩机方面,确定使用活塞压缩机为本设计的压缩机,为了得到更好的设计结果,根据需求的制冷量对冷凝器和蒸发器进行全新设计,提高了产品的性能。

因蒸发器在工作过程中伴随结霜现象的产生,故在设计中探讨了冷藏陈列柜的融霜性能。本设计通过对制冷循环的热力计算、冷凝器、蒸发器、等部件的设计计算,对热力膨胀阀各部件进行选型,并且最终进行校核。

关键词   陈列柜/冷凝器/蒸发器

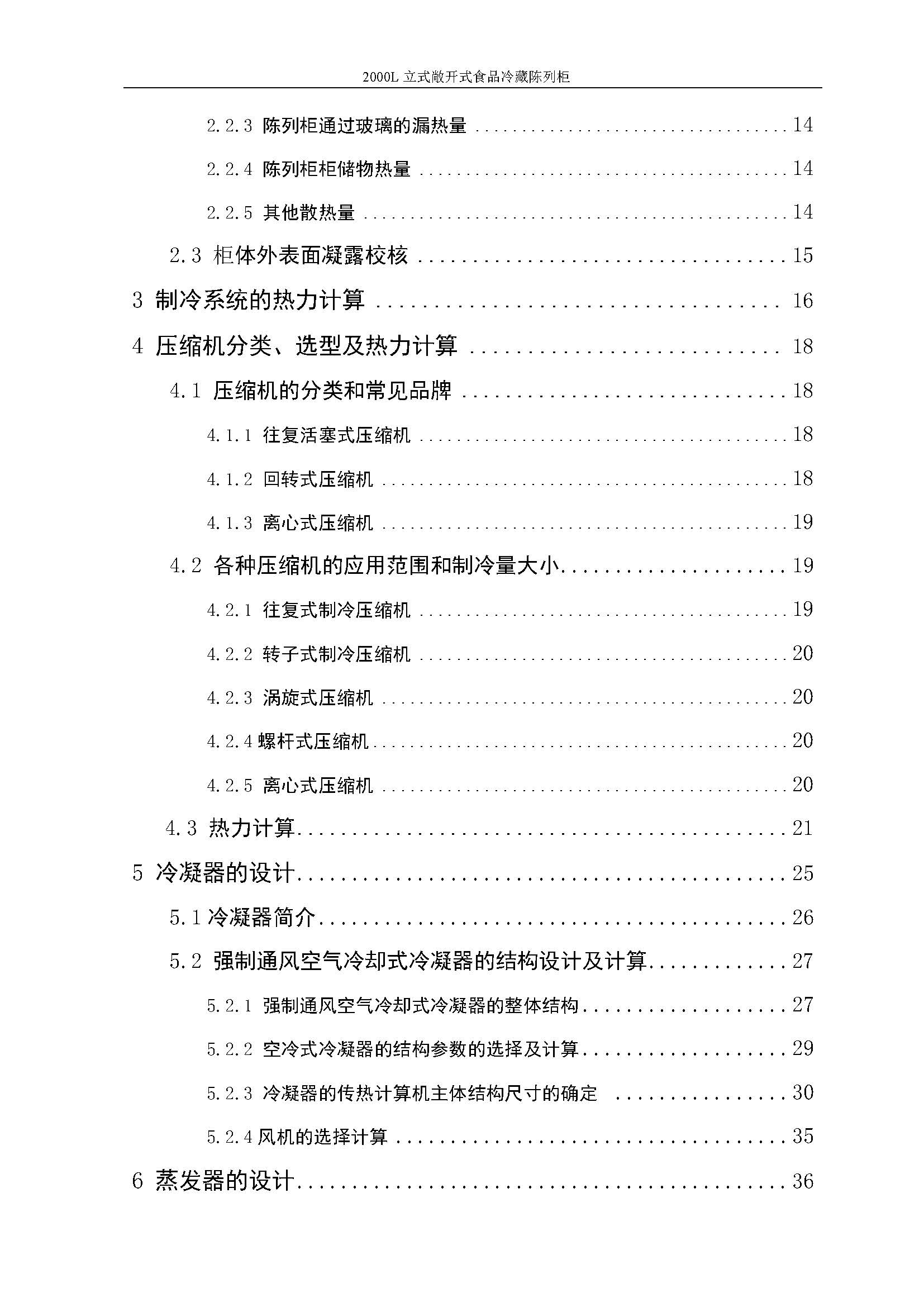

三、部分资料截图:
