【毕业设计】90HP风冷冷（热）水机组设计

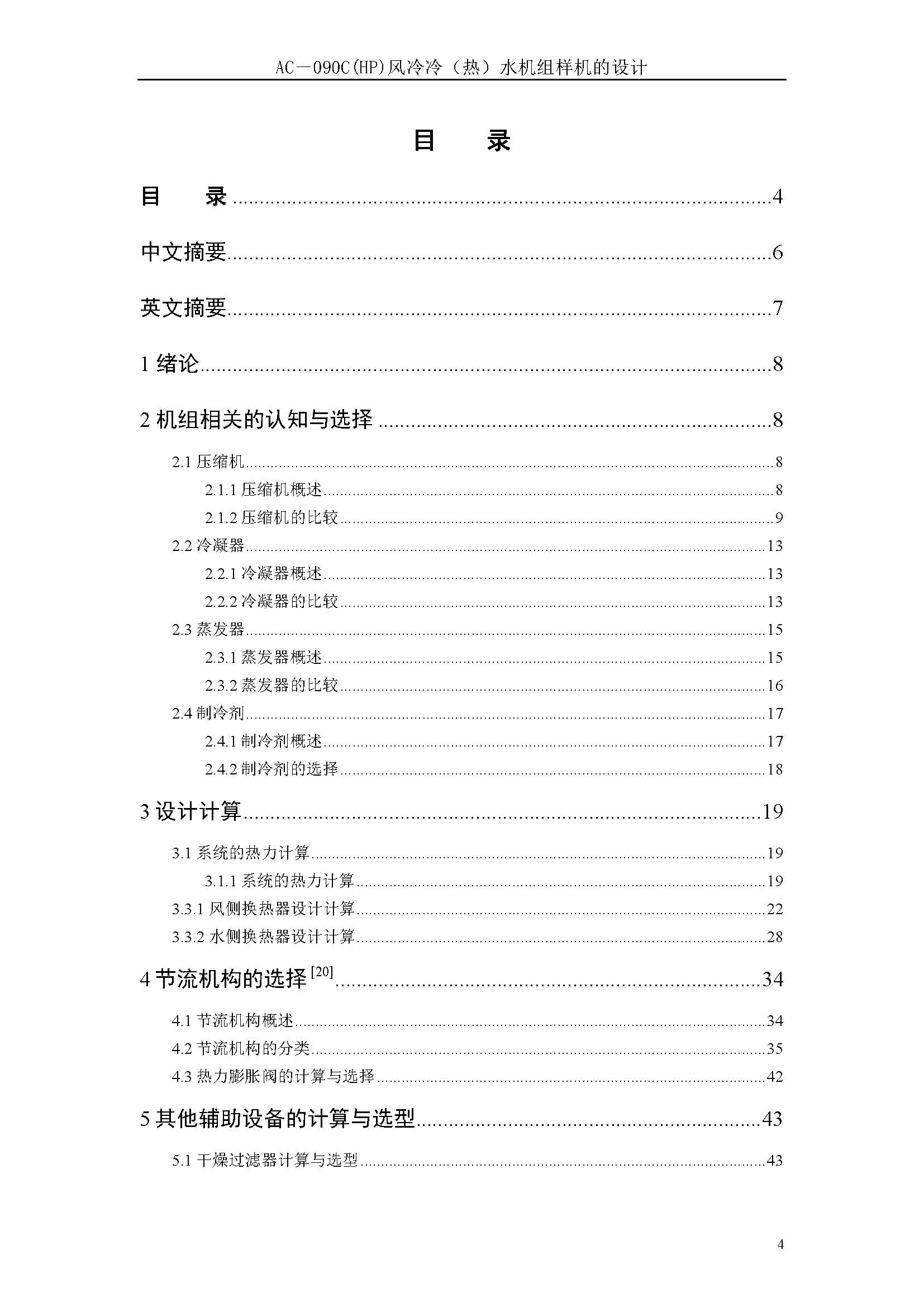

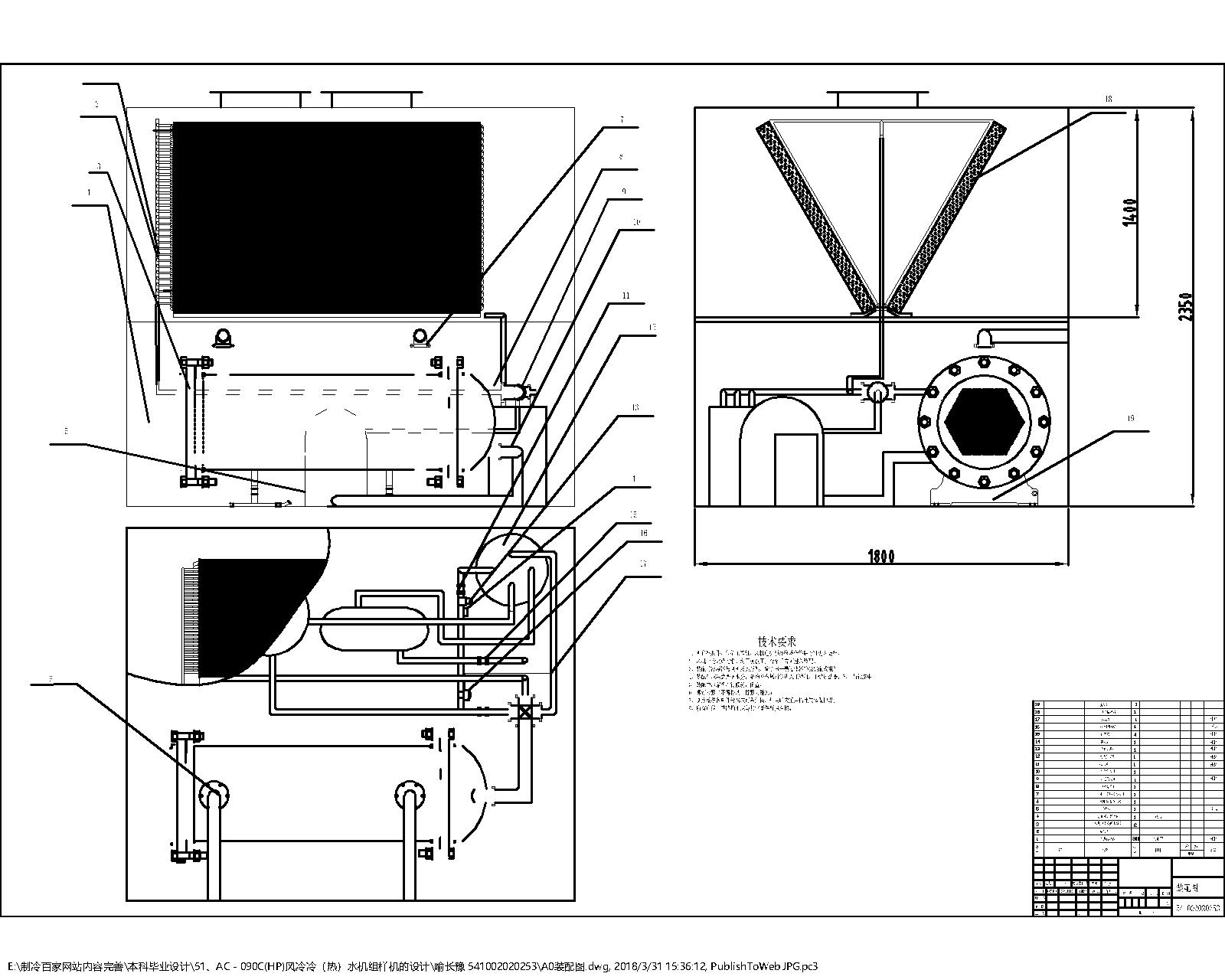

一、资料介绍： 1）、毕业设计原文 2）、毕业设计开题报告 3）、毕业设计外文翻译 4）、毕业设计答辩申请 5）、毕业设计配套系统图 6）、毕业设计配套组装图 7）、毕业设计配套零部件图 8）、毕业设计配套电气图 二、内容摘要： 本文就风冷冷热水机组进行设计，介绍了冷热水机组的分类及发展，特别是风冷机组工作原理，其制冷制热流程，其换热过程，风冷机组污染小，耗水量少，节约能源。由已知的90KW制冷量及机组运行工况条件、设计目的，进行热力计算后，通过选取相关机组零部件，机组冷负荷为120KW，由制冷量及制冷剂R22循环过程中的状态参数，对机组的风侧换热器和水侧换热器进行设计计算，风侧换热器采用LF2铝翅片和纯铜管，水侧换热器采用干式壳管式蒸发器，通过四通换向阀进行制冷、制热调换。风侧换热器选用直径16mm的纯铜管，共300根正三角排列。水侧换热器壳管内共718根管，采用六边形排管方式。此外，由压缩机的性质及设计的换热器，选择合适的热力膨胀阀等辅助设备，以保证系统安全稳定的运行。 关键词    风侧换热器/壳管式换热器/换热面积/热力膨胀阀 三、部分资料截图：
