  • 详解制冷系统蒸发温度,高手必学的课程

    2018-10-20 11:28
    原作者: 兔子哥 来自: 制冷百家公众号 收藏 分享 邀请

    大家好,今天我们来详细介绍下制冷系统中的蒸发压力,蒸发压力对于制冷系统的检修有着至关重要的作用,我们一一介绍。 1什么是蒸发温度 蒸发温度就是制冷剂从液体变为气体的临界温度,在制冷系统中,指的是制冷 ...


    大家好,今天我们来详细介绍下制冷系统中的蒸发压力,蒸发压力对于制冷系统的检修有着至关重要的作用,我们一一介绍。



    1什么是蒸发温度



    蒸发温度就是制冷剂从液体变为气体的临界温度,在制冷系统中,指的是制冷剂液体在蒸发器中从液体变为气体的饱和温度,一般制冷系统中的蒸发温度是测不出来的,只能用对应的蒸发压力来推导



    2蒸发温度与蒸发压力的关系



    蒸发压力(低压)越低,蒸发温度也就越低;

    蒸发压力(低压)越高,蒸发温度也就越高。



    可以说,蒸发温度与蒸发压力是成正比变化的,蒸发压力与蒸发温度两者是对应的,知道蒸发温度,我们就能查表得出蒸发温度的数值,小伙伴们可以直接在公众号里面回复相关的制冷剂,就可以获得制冷剂的温度压力对照表了



    3蒸发温度的估算



    在制冷设备调试的时候,我们经常要知道蒸发温度,进一步推算出蒸发压力,然后根据实际的压力,就能判断制冷系统是否有问题;

    下面是一个经验估值,提供给小伙伴们参考,如下:



    蒸发温度=环境温度/水温10~20);



    举例如下:

    1

    夏天的空调室内温度设定26,我们就可以估算此时的

    蒸发温度=26-10~20=6,根据温度压力对照表,很容易就查出此时的蒸发压力为0.55MpaR22制冷剂)左右;

    2

    -18的冷库,库房温度为-18,那么此时制冷系统的蒸发温度大概为多少呢?

    蒸发温度= -18—10~20=-28,根据温度压力对照表,很容易就查出此时的蒸发压力为0.21MpaR404A制冷剂)左右;



    注:这里有小伙伴要问了,到底是减10,还是减20呢;这里简单归结为;

    环境温度高时,减去高值(20);

    环境温度低时,减去低值(10);



    4蒸发温度与功率的关系

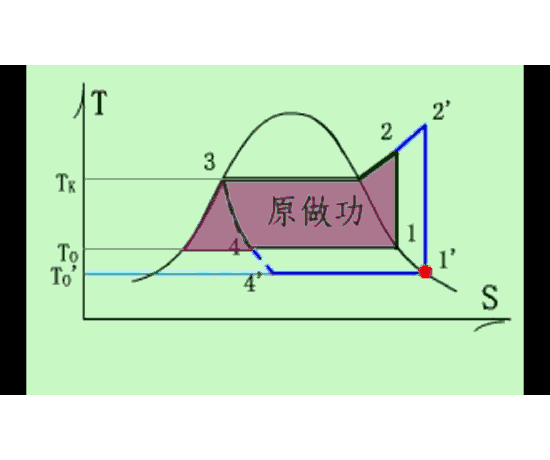

    我们先来看一个动画:





    T-S图上很明显的看出,如果制冷系统的蒸发温度降低了,消耗的功率增加了;



    原因很简单的,蒸发温度降低了,在冷凝温度不变的情况下,压缩机的压比增大了,而压缩机的功率是和压比成正比关系的,即压比增大,压缩机的功率也增大。

    可以如下简单理解:

    压缩机把5公斤的冷媒压缩到15公斤所用的功率;肯定比压缩机把1公斤的冷媒压缩到15公斤所用的功率大。



    5蒸发温度与制冷量的关系

    从动画中很容易看出,蒸发温度降低,系统的制冷量也会降低;

    原因很简单:

    当蒸发温度降低的时候,吸气口的比体积降低,导致制冷系统中的制冷剂流量也降低了;

    简单来说就是,制冷剂循环量降低了,制冷系统的制冷量也就降低。



    6热负荷与蒸发压力的关系



    这个简答来说就是蒸发侧的负荷与蒸发压力的关系。

    在一恒定的工况条件下(制冷剂流量),热负荷越大,蒸发压力越高,反之亦然。蒸发箱的热负荷还与热负荷风量(风速)有关,当蒸发箱进风口的温度

    不变时,风量越大,热负荷也就越大。



    7检修过程中,蒸发温度不正常原因分析



    1、蒸发温度偏低

    蒸发温度偏低的原因很多,导致蒸发温度偏低的机理就是蒸发器内的冷媒少或者蒸发器换热不好,列举如下:



    1、膨胀阀开度小了

    2、制冷系统缺少冷媒

    3、毛细管或者膨胀阀堵了

    4、过滤器堵塞

    5、内机风量不足

    6、蒸发器结霜严重



    1~4点主要分析从冷媒少分析,5~6主要分析蒸发器换热不好;



    2、蒸发温度偏高

    原因主要列举以下几点

    1、膨胀阀开度过大

    2、制冷剂偏多

    3、系统中有空气

    4、蒸发器排出口有堵塞

    5、冷凝效果不好

    6、压缩机效率低或者转速低

    7、压缩机阀片断裂或者有泄漏

    8、热负荷太大



    当然还有很多其他原因,St建议从三方面考虑

    1、蒸发器内的冷媒多了

    2、冷凝压力高了

    3、压缩机转速低了



    8蒸发温度如何控制



    很多厂家都有换热器试验台,换热器试验中,少不了的就是蒸发实验,蒸发实验控制的参数其实很简单,只有四个



    阀前温度、阀前压力、蒸发器出口温度、蒸发器出口压力



    为什么控制这个变量呢,很简单,你要定性的去分析一个蒸发器的制冷量的大小,只要控制蒸发器进出口冷媒的温度和压力,就能定性的分析了。

    这里简单介绍下蒸发器的出口压力怎么控制;



    控制蒸发器的出口压力,其实就是控制蒸发器的蒸发压力,采用的方法有很多,小编这里介绍一个最简单的,就是通过辅助膨胀阀的方法来控制,通过液管的冷媒,旁通过来,经过辅助节流阀,直接到蒸发器的出口,通过这个辅助节流阀的开度,就可以控制蒸发压力;
